Cessna c172 máscara de Monitor - Panel Mask Empty Cessna c172 máscara de Monitor - Panel Mask

Mensagem por tassotasso Qua 18 Set 2019, 02:36

Olá!

         Não faz muito tempo me deparei com uma destas máscaras de monitor que simulam os instrumentos do painel de um C172.

Cessna c172 máscara de Monitor - Panel Mask Asdfas10


        Achei bem bacana e fui ver o preço de alguma parecida, para meu sincero espanto o negócio custa mais de 1000 reais shocked ***Monitor não incluso!
até uns 500 eu compraria, mas por milzão... nem pensar!

       Decidi então usar os R$500 que eu estava disposto a pagar e comprei alguns materiais para construir uma eu mesmo, com o desenvolver do projeto estourei um pouco o orçamento que já chega próximo dos R$600 *** Monitor 19" incluso!

       Nos capítulos seguintes irei relatando o passo a passo daquilo que estou trabalhando no momento bem como os materiais, ferramentas e componentes utilizados.

Capitulo 1: Moldura dos Gauges, ou simplesmente 'bezels'.

Cessna c172 máscara de Monitor - Panel Mask Cessna10

        Antes e qualquer outra coisa resolvi tentar encontrar algum material para usar como moldura dos instrumentos, testei algumas tampas de cofrinho, aro de copo descartável... nenhuma dessas opções me agradou. Decidi então confeccionar essas molduras dos gauges utilizando PVC moldado no formato adequado para cada instrumento.

       Quem já tentou esquentar um cano de PVC no fogo sabe que ele fica bem maleável e depois volta a ficar rígido,  com isso em mente construí algumas formas em MDF para conformar o material no formato que eu desejava. OBS: utilizei uma tupia e um gabarito de círculos para obter essas geometrias.

Cessna c172 máscara de Monitor - Panel Mask 20190911


      Satisfeito com o resultado que obtive moldando o horizonte artificial construí as formas para os demais instrumentos do painel, incluindo annunciators e o relógio.

Cessna c172 máscara de Monitor - Panel Mask Untitl10

      A seguir confeccionei os gabaritos de corte para o formato externo das molduras

Cessna c172 máscara de Monitor - Panel Mask 20190912

      Com as molduras montadas nesses gabaritos segui o formato utilizando uma fresa copiadora instalada na tupia.

Cessna c172 máscara de Monitor - Panel Mask Untitl11

Cessna c172 máscara de Monitor - Panel Mask Untitl12

     Com a mesma fresa copiadora removi o fundo das molduras utilizando as laterais como guia.

Cessna c172 máscara de Monitor - Panel Mask Untitl13

Cessna c172 máscara de Monitor - Panel Mask Img_2010

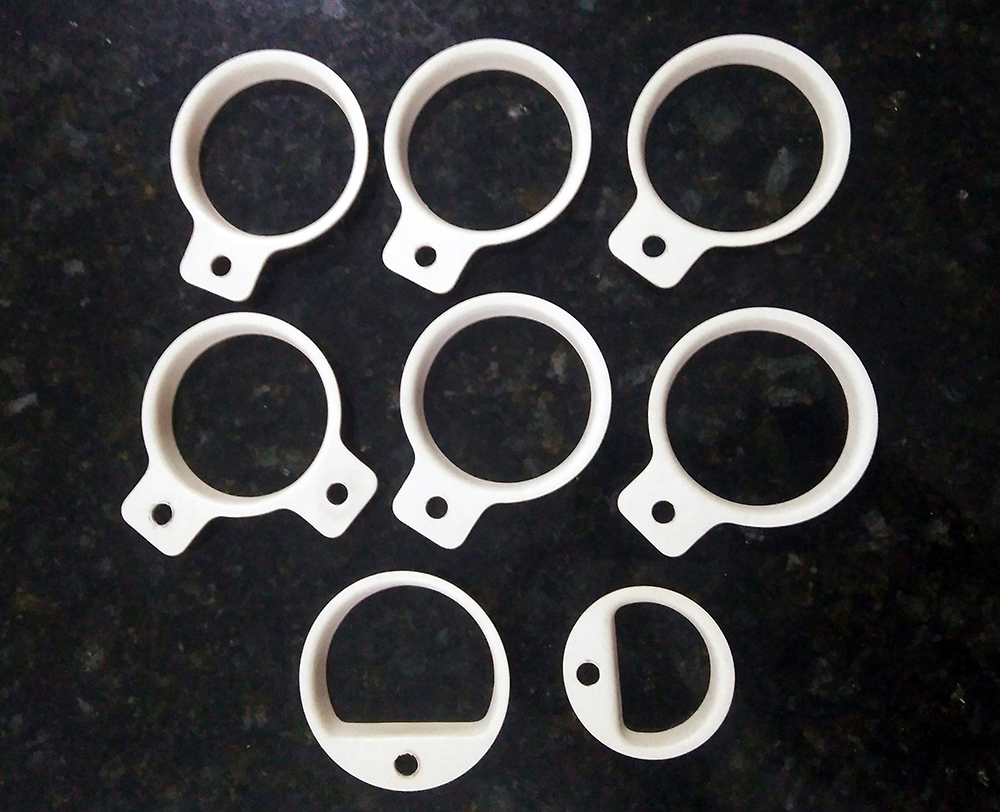

    Após a usinagem removi todas as rebarbas com uma folha de lixa 200 seguida de uma 400 para deixar o acabamento ainda melhor, fiquei muito satisfeito com aspecto final das molduras.

Cessna c172 máscara de Monitor - Panel Mask Img_2011

Cessna c172 máscara de Monitor - Panel Mask Img_2013

Cessna c172 máscara de Monitor - Panel Mask Img_2012

Continua....


Última edição por tassotasso em Dom 13 Out 2019, 19:02, editado 1 vez(es)
tassotasso
tassotasso
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 09/05/2014
Mensagens : 15
Reputação : 6
Idade : 35
Simulador preferido : Pilot wings
Emprego/lazer : Engenheiro Civil
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por moser Qua 18 Set 2019, 09:55

Parabéns até aqui. Belo trabalho. aplauso
Nos mantenha informado dos seus avanços.

Abraço!
moser
moser
Capitão
Capitão

Masculino
Inscrito em : 26/12/2013
Mensagens : 176
Reputação : 16
Idade : 38
Simulador preferido : x-plane, FSX
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por Edenio Rodrigues Qua 18 Set 2019, 10:17

Sensacional, parabéns aplauso

Aceite 1 pontinho e vamos adiante Smile ,  abraços

PS. Bom dia Moser thumbsup

_________________
Cessna c172 máscara de Monitor - Panel Mask Novoicaro
Voar, triunfo da evolução
Stargate  (82) 9 8172 9765 (mensagem de texto)
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4614
Reputação : 483
Idade : 81
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por MarcoAtSantiago Qua 18 Set 2019, 17:18

Aaaaai meu pai do céu, lá se vai meu sossego damn

Como que se fica sossegado olha uma coisa dessa ?

ESPETÁÁÁÁCULO aplauso

_________________
https://plus.google.com/+MarcoAntonioSantiago

Não uso, não tenho e não sei nada de ORBx thumbsup
MarcoAtSantiago
MarcoAtSantiago
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 23/04/2017
Mensagens : 553
Reputação : 63
Idade : 60
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por tassotasso Qui 19 Set 2019, 00:04

Recebi alguns componentes que havia comprado no Aliexpress, gastei cerca de R$120,00 nessa lista:

10x Rotary Encoder EC11, plum 15mm
10x Knobs 14x16mm
1x Arduino Mega 2560 PRO(EMBED)
100x Parafusos allen M3 5mm (irá simular os parafusos de fixação dos instrumentos no painel)

Cessna c172 máscara de Monitor - Panel Mask 210

Cessna c172 máscara de Monitor - Panel Mask 110

     Antes de pintar as molduras em preto resolvi montar alguns rotarys encoders nelas para ter uma ideia de como ficarão assim que prontas, para isso furei todas as peças e prossegui com a instalação.

Cessna c172 máscara de Monitor - Panel Mask 310

Cessna c172 máscara de Monitor - Panel Mask 510

Cessna c172 máscara de Monitor - Panel Mask 410

     Antes de desmontar tudo novamente aproveitei para realizar alguns experimentos posicionando as molduras sobre a tela do celular, o resultado me deixou bastante empolgado.

Cessna c172 máscara de Monitor - Panel Mask 610

Assim chegamos ao fim do capitulo 1.  Yesyes

No momento estou aguardando a entrega do monitor para seguir com o projeto.
tassotasso
tassotasso
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 09/05/2014
Mensagens : 15
Reputação : 6
Idade : 35
Simulador preferido : Pilot wings
Emprego/lazer : Engenheiro Civil
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por Ricardo Gonçalves Qui 19 Set 2019, 10:16

Rapaz, parabéns pelo projeto vou acompanhar com atenção.
Já me aventurei a fazer um painel máscara para monitor, cheguei a postar por aqui, com materiais improvisados.

Aceite um pontinho.
thumbsup

_________________
Intel Core i5-10400F 2.90GHz, Placa Mãe Asus TUF GAMING B460M Plus, Memória RAM Fury HyperX 16GB DDR4 2666Mhz, SSD 500GB M.2, SSD 240Gb, NVIDIA GeForce GTX 1660 6Gb DDR5 192 bits, Fonte Cooler Master GX 650W

Cessna c172 máscara de Monitor - Panel Mask Ricardo%2520Gon%25C3%25A7alves%252FVV236
Ricardo Gonçalves
Ricardo Gonçalves
Coronel
Coronel

Masculino
Inscrito em : 21/01/2012
Mensagens : 1675
Reputação : 248
Idade : 64
Simulador preferido : P3D v4.5, MSFS2
Emprego/lazer : Empresário
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por eduardoamll Sex 20 Set 2019, 10:20

Que ideia genial. Imagino o trabalho que deve ter dado. Parabéns

_________________
DELL G15 5530 - i5-13450HX 2.40 GHz| NVIDIA RTX 3050 6GB| 24GB DDR5| (256 GB + 1TB) SSD | Win11 home
eduardoamll
eduardoamll
Coronel
Coronel

Masculino
Inscrito em : 21/07/2011
Mensagens : 1854
Reputação : 356
Idade : 34
Simulador preferido : MSFS
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por lclaudio2k11 Sex 20 Set 2019, 13:11

Impressionante e uma enorme criatividade parabéns reverencia happy

_________________
_________________
Placa-mãe Gigabyte Z490 AORUS PRO AX, Processador Intel Core i9-10900K Cache 20MB 3.7GHz, Placa de Vídeo RTX 3080 10GB GDDR6X, Memória Memória Corsair Vengeance RGB Pro 32GB (2x16) 3000MHz DDR4, SSD Samsung 970 EVO Plus 1TB M.2 NVMe Leitura 3500MB/s Gravação 3300MB/s, SSD Kingston A400 960GB SATA Leitura 500MB/s Gravação 450MB/s, Fonte XPG Core Reactor, 850W, 80 Plus Gold Modular, Water Cooler Anti-leak Gammaxx L240t Azul 240mm
lclaudio2k11
lclaudio2k11
Major
Major

Masculino
Inscrito em : 11/03/2011
Mensagens : 370
Reputação : 17
Idade : 66
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por Ilson Vale Sex 20 Set 2019, 22:15

admirado Impressionante está ficando perfeito.
Ilson Vale
Ilson Vale
Capitão
Capitão

Masculino
Inscrito em : 02/05/2014
Mensagens : 245
Reputação : 20
Idade : 63
Simulador preferido : X-PLANE 11
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por Alerial Dom 22 Set 2019, 11:42

Parabéns pela excelente ideia! Apenas como sugestão, existem kits para forma de silicone e pode se fazer os gauges em resina.

Alerial
Capitão
Capitão

Masculino
Inscrito em : 11/11/2014
Mensagens : 138
Reputação : 1
Idade : 52
Simulador preferido : FSX, X-Plane
Emprego/lazer : Hidroponia, Aquaponia, pecuaria
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por tassotasso Seg 23 Set 2019, 00:03

Alerial escreveu:Parabéns pela excelente ideia! Apenas como sugestão, existem kits para forma de silicone e pode se fazer os gauges em resina.

Opa, valeu pela dica, vou pesquisar essas formas em silicone.
tassotasso
tassotasso
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 09/05/2014
Mensagens : 15
Reputação : 6
Idade : 35
Simulador preferido : Pilot wings
Emprego/lazer : Engenheiro Civil
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por andre_sp Seg 23 Set 2019, 09:21

Belo trabalho! Acompanhando... thumbsup

_________________
A vantagem da honestidade é que a concorrência é pequena.
andre_sp
andre_sp
Moderador
Moderador

Masculino
Inscrito em : 26/08/2009
Mensagens : 12022
Reputação : 1271
Idade : 55
Simulador preferido : FSX
Emprego/lazer : Aviação
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por tassotasso Sex 27 Set 2019, 00:44

Ontem recebi o monitor que irá projetar os instrumentos, tentando não fugir muito do orçamento inicialmente estipulado para o projeto escolhi esse modelo de 19.5" que custa cerca de R$320 na Amazon.

Cessna c172 máscara de Monitor - Panel Mask Img_2014

No momento estou programando em vb.net uma aplicação que faz a leitura dos rotary encoders e envia os dados para o simulador via FSUIPC; consegui um tempo de resposta bem melhor que utilizando MobiFlight.

Cessna c172 máscara de Monitor - Panel Mask Img_2015

Cessna c172 máscara de Monitor - Panel Mask Img_2016

Os instrumentos são animações 2D programadas em C# que também se comunicam com o simulador via FSUIPC. Nesse software(disponível em breve  Yesyes) todos o instrumentos do C172 podem ser controlados com rotary encoders, incluindo a haste móvel do Horizonte Artificial, a escala de True Air Speed no velocímetro, e a agulha de referência do EGT.

Aqui um print-screen de como tá ficando.
Cessna c172 máscara de Monitor - Panel Mask Untitl14

Ainda essa semana pretendo cortar o MDF no tamanho da máscara para realizar os primeiros testes de visual com as molduras de PVC montadas sobre o monitor, vou trazendo mais novidades à medida que o projeto for se desenvolvendo.

Até logo!
tassotasso
tassotasso
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 09/05/2014
Mensagens : 15
Reputação : 6
Idade : 35
Simulador preferido : Pilot wings
Emprego/lazer : Engenheiro Civil
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por MarcoAtSantiago Sáb 28 Set 2019, 13:07

tassotasso escreveu:
Os instrumentos são animações 2D programadas em C# que também se comunicam com o simulador via FSUIPC. Nesse software(disponível em breve  Yesyes)

Tu vai disponibilizar o fonte ? ih ih ih innocent

_________________
https://plus.google.com/+MarcoAntonioSantiago

Não uso, não tenho e não sei nada de ORBx thumbsup
MarcoAtSantiago
MarcoAtSantiago
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 23/04/2017
Mensagens : 553
Reputação : 63
Idade : 60
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por tassotasso Qui 10 Out 2019, 23:59

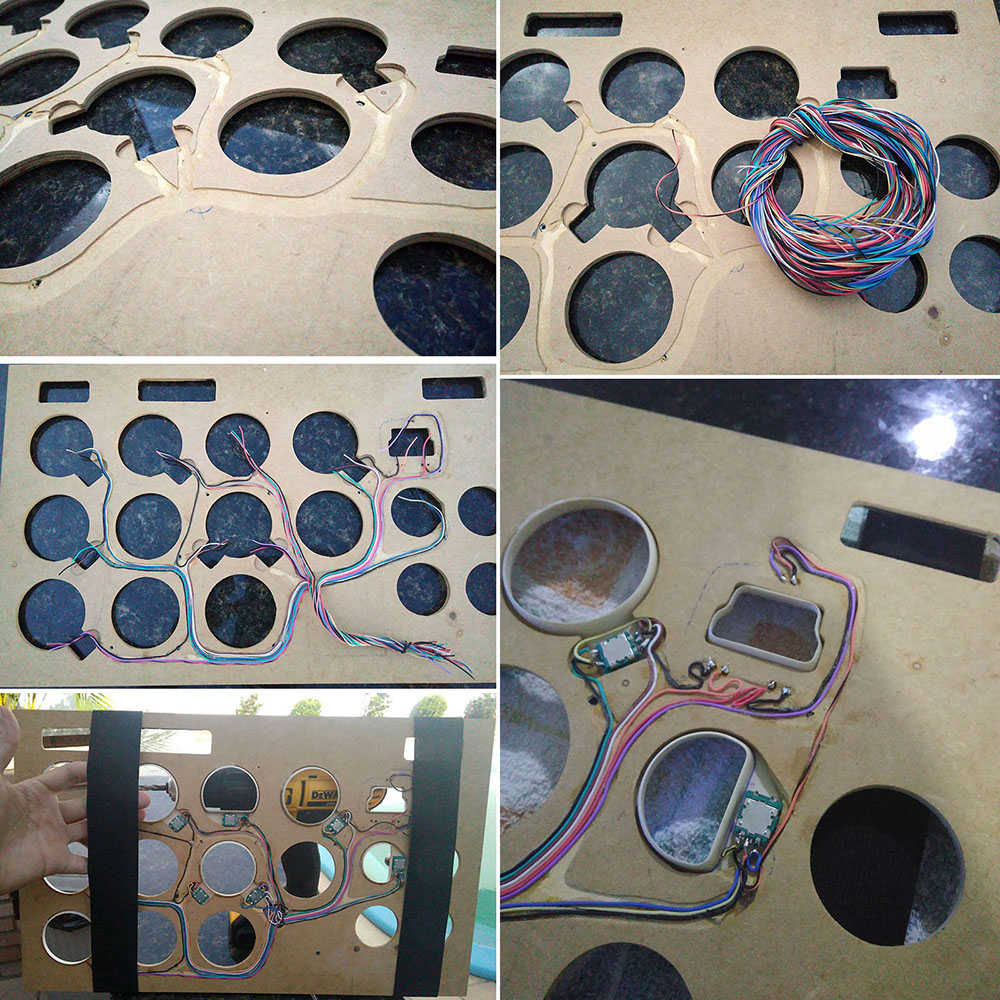

Capitulo 2: Construindo a máscara em MDF.

Nessa etapa comecei cortando 3 placas de 46cm x 28cm com espessura de 2,5mm, em seguida realizei os furos relativos aos instrumentos utilizando uma tupia montada em um gabarito de corte.
Para que as molduras de PVC ficassem rente a máscara "entalhei" o formato de cada uma na primeira placa de MDF

Cessna c172 máscara de Monitor - Panel Mask 111

Para simular a fixação das molduras ao painel da aeronave utilizei parafusos allen M3x5mm que além da função estética vão servir para unir as camadas de MDF, para isso embuti as porcas na segunda placa de MDF.

Cessna c172 máscara de Monitor - Panel Mask Img_2017

Cessna c172 máscara de Monitor - Panel Mask 211

Por enquanto essa é aparência da máscara sem acabamento, quero terminar a etapa eletrônica antes de pintar e cobrir as partes necessárias. Improvisei uma forma de fixá-la ao monitor para conferir o efeito junto aos instrumentos na tela:

Cessna c172 máscara de Monitor - Panel Mask 20191010

Cessna c172 máscara de Monitor - Panel Mask 20191012

Cessna c172 máscara de Monitor - Panel Mask 20191011

Cessna c172 máscara de Monitor - Panel Mask 20191013

Até logo!
tassotasso
tassotasso
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 09/05/2014
Mensagens : 15
Reputação : 6
Idade : 35
Simulador preferido : Pilot wings
Emprego/lazer : Engenheiro Civil
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por MarcoAtSantiago Sex 11 Out 2019, 07:34

B-A-R-A-A-A-A-A-A-L-H-O-O-O-O-O-O-O !!!!

Peraí que vou alí tomar uma água com açúcar... affraid

_________________
https://plus.google.com/+MarcoAntonioSantiago

Não uso, não tenho e não sei nada de ORBx thumbsup
MarcoAtSantiago
MarcoAtSantiago
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 23/04/2017
Mensagens : 553
Reputação : 63
Idade : 60
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por Edenio Rodrigues Sex 11 Out 2019, 09:18

Matando a cobra e mostrando o pau espanto

Eita serviço bonito. Feito com muito esmero Yesyes

Parabéns amigo e aceite mais 1 pontinho. aplauso ,  abraços

_________________
Cessna c172 máscara de Monitor - Panel Mask Novoicaro
Voar, triunfo da evolução
Stargate  (82) 9 8172 9765 (mensagem de texto)
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4614
Reputação : 483
Idade : 81
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por moser Sex 11 Out 2019, 10:18

Rapaz... meus parabéns! reverencia
Que belo trabalho!

Um abraço!
moser
moser
Capitão
Capitão

Masculino
Inscrito em : 26/12/2013
Mensagens : 176
Reputação : 16
Idade : 38
Simulador preferido : x-plane, FSX
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por Ilson Vale Sex 11 Out 2019, 15:49

Vai comercializar por quanto? Parabéns show de trabalho.
Ilson Vale
Ilson Vale
Capitão
Capitão

Masculino
Inscrito em : 02/05/2014
Mensagens : 245
Reputação : 20
Idade : 63
Simulador preferido : X-PLANE 11
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por tassotasso Ter 15 Out 2019, 00:28

Ilson Vale escreveu:Vai comercializar por quanto? Parabéns show de  trabalho.

Algo por volta dos R$500,00 já incluso o software dos instrumentos scratch
tassotasso
tassotasso
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 09/05/2014
Mensagens : 15
Reputação : 6
Idade : 35
Simulador preferido : Pilot wings
Emprego/lazer : Engenheiro Civil
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por tassotasso Ter 15 Out 2019, 00:39

Com os rotary encoders instalados nas molduras:

Cessna c172 máscara de Monitor - Panel Mask Img_2018

Cessna c172 máscara de Monitor - Panel Mask Img_2019

O próximo passo será encontrar uma forma de colocar um Arduíno ai dentro dessas camadas de MDF.
tassotasso
tassotasso
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 09/05/2014
Mensagens : 15
Reputação : 6
Idade : 35
Simulador preferido : Pilot wings
Emprego/lazer : Engenheiro Civil
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por Edenio Rodrigues Ter 15 Out 2019, 09:57

Ola  tassotasso, bom dia amigo thumbsup

Parabéns mais uma vez pelos avanços aplauso

Se não conseguir programar a Arduíno para controlar esses 9 Rotary encoder, posso sugerir a plaquinha Stargate NX, (http://stargate.usbi.com.br/stargate-nx.html), sem os pinos, para soldar os cabinhos diretamente.
Entretanto, consulte o Pablo no site, sobre essa possibilidade.

Vamos adiante,  Smile ,  abraços

_________________
Cessna c172 máscara de Monitor - Panel Mask Novoicaro
Voar, triunfo da evolução
Stargate  (82) 9 8172 9765 (mensagem de texto)
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4614
Reputação : 483
Idade : 81
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por Ilson Vale Ter 15 Out 2019, 15:11

tassotasso escreveu:
Ilson Vale escreveu:Vai comercializar por quanto? Parabéns show de  trabalho.

Algo por volta dos R$500,00 já incluso o software dos instrumentos scratch

O meu já está encomentado. aplauso Yesyes
Ilson Vale
Ilson Vale
Capitão
Capitão

Masculino
Inscrito em : 02/05/2014
Mensagens : 245
Reputação : 20
Idade : 63
Simulador preferido : X-PLANE 11
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por Flavio Ribeiro Sáb 26 Out 2019, 17:59

Parabéns amigo!

você é muito bom!

_________________
Cessna c172 máscara de Monitor - Panel Mask 370648
Flavio Ribeiro
Flavio Ribeiro
Tenente-Coronel
Tenente-Coronel

Masculino
Inscrito em : 21/05/2012
Mensagens : 549
Reputação : 36
Idade : 44
Simulador preferido : FSX
Emprego/lazer : Historiador
Nacionalidade : Brasil

http://voandoemcasa.blogspot.com.br/

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por tassotasso Qua 20 Nov 2019, 02:31

Capítulo 3: Parte eletrônica

Iniciei essa etapa rasgando os caminhos por onde os fios passam na parte de trás da máscara, utilizei uma tupia com fresa de 6mm para isso.

Os fios eu consegui abrindo um cabo manga de 16 vias, consegui varias cores e cada fio tem cerca de 1mm de diâmetro. Posicionei os fios nos rasgos do MDF e os fixei com algumas gotas de cola tudo.
Realizei todas as soldas nos rotary encoders e também nos push-buttons do gauge do relógio.
Ao fim instalei os elásticos que vão segurar a máscara no monitor, posicionei um elástico mais afastado da borda para que ele não fique acionando o botão que liga o monitor.

Cessna c172 máscara de Monitor - Panel Mask 212

Cessna c172 máscara de Monitor - Panel Mask Img_2020

Cessna c172 máscara de Monitor - Panel Mask Img_2021

Agora o verdadeiro desafio de todo esse projeto: acomodar um Arduíno entre as camadas de MDF!

    Essa foi a melhor maneira que encontrei, o Arduino está fixado na camada de mdf mais próxima do monitor e as camadas seguintes foram suficiente para acomodar tudo de forma que os componentes mais altos da placa ficassem quase faceados com a primeira camada da máscara. Para que o cabo de dados também coubesse entre as camadas de mdf lixei o plástico do conector o máximo possível, nesse caso até o Nylon que faz o revestimento do cabo ficar visível.

Cessna c172 máscara de Monitor - Panel Mask 311

Para cobrir tudo confeccionei uma pequena tampa utilizando um cano de pvc de 50mm.

Cessna c172 máscara de Monitor - Panel Mask 112

Cessna c172 máscara de Monitor - Panel Mask Img_2024

Imagens da máscara já fixada ao monitor.

Cessna c172 máscara de Monitor - Panel Mask Img_2028

Cessna c172 máscara de Monitor - Panel Mask Img_2030

Cessna c172 máscara de Monitor - Panel Mask Img_2029

Agora só resta a pintura e alguns detalhes, até logo!
tassotasso
tassotasso
Segundo-Tenente
Segundo-Tenente

Masculino
Inscrito em : 09/05/2014
Mensagens : 15
Reputação : 6
Idade : 35
Simulador preferido : Pilot wings
Emprego/lazer : Engenheiro Civil
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Cessna c172 máscara de Monitor - Panel Mask Empty Re: Cessna c172 máscara de Monitor - Panel Mask

Mensagem por Conteúdo patrocinado


Conteúdo patrocinado


Ir para o topo Ir para baixo

Página 1 de 2 1, 2  Seguinte

Ir para o topo

- Tópicos semelhantes


Permissões neste sub-fórum
Não podes responder a tópicos
