Projeto Yoke compacto
Projeto Yoke compacto.
O objetivo é completar o conjunto de módulos para formar o Cockpit Caseiro de mesa.
Já temos o Rudder pedal e o Quadrante Throttles disponíveis no site.
Assim a imersão na Simulação de voo, ficará mais próxima da realidade.
Iniciei o projeto reaproveitando o mecanismo do protótipo do Mini Cockpit Genérico:
https://www.voovirtual.com/t43680p25-mini-cockpit-generico
Confeccionei uma nova caixa com dimensões reduzidas, arredondei os cantos superiores dos painéis e

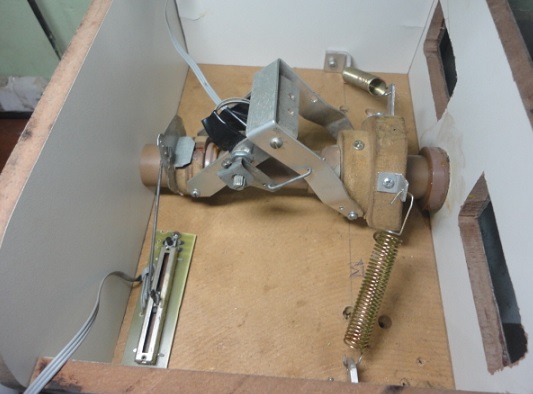

substitui os sensores de efeito Hall pelos populares potenciômetros:
Pluguei na placa Stargate NX para os testes do mecanismo com os potenciômetros.
O resultado foi excelente.
Pretendo reduzir a quantidade de chaves e empregar a placa controladora Stargate-PRO para conseguir um modulo de alta qualidade com baixo custo.
A seguir vou soldar os cabinho das chaves do painel e dos botões do Yoke, na placa controladora.
E vamos adiante. , abraços
O objetivo é completar o conjunto de módulos para formar o Cockpit Caseiro de mesa.
Já temos o Rudder pedal e o Quadrante Throttles disponíveis no site.
Assim a imersão na Simulação de voo, ficará mais próxima da realidade.
Iniciei o projeto reaproveitando o mecanismo do protótipo do Mini Cockpit Genérico:
https://www.voovirtual.com/t43680p25-mini-cockpit-generico
Confeccionei uma nova caixa com dimensões reduzidas, arredondei os cantos superiores dos painéis e
substitui os sensores de efeito Hall pelos populares potenciômetros:
Pluguei na placa Stargate NX para os testes do mecanismo com os potenciômetros.
O resultado foi excelente.
Pretendo reduzir a quantidade de chaves e empregar a placa controladora Stargate-PRO para conseguir um modulo de alta qualidade com baixo custo.
A seguir vou soldar os cabinho das chaves do painel e dos botões do Yoke, na placa controladora.
E vamos adiante. , abraços
_________________
Voar, triunfo da evolução
Stargate (82) 9 8172 9765 (mensagem de texto)
Edenio Rodrigues- Tenente-Brigadeiro
-
Inscrito em : 07/12/2010
Mensagens : 4614
Reputação : 483
Idade : 81
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade :
Re: Projeto Yoke compacto
Avançando mais um pouco, foram soldados os cabinhos das 8 chaves, tipo alavanca e dos 2 potenciômetros na plaquinha Stargate PRO.
Não pretendo etiquetar as chaves, deixando-as livres para serem atribuídas nas funções que achar conveniente.
Já testei as 8 chaves e os 2 eixos no FSX e no P3D.
Está tudo funcionando perfeitamente.
No P3D então, é sensacional. Os movimentos são mais suaves e precisos, proporcionando um indescritível prazer.
Essa plaquinha controladora dispõe de 4 entradas analógicas (eixos). Mas apenas 2 eixos estão sendo utilizados (ailerons e profundor).
Os outros 2 eixos foram desativados para não interferirem.
Ainda restam 8 entradas digitais que serão empregadas nos botões do Yoke.
A USBInterface fornece gratuitamente, um aplicativo que altera o seu Firmware, ativando ou desativando eixos, reprogramando as entradas digitais a serem convertidas em chaves tipo botão, alavanca, gangorra ou rotary encoders.
Quando aplicamos as chaves tipo alavanca, programamos as entradas digitais em pulsantes. Pulsa quando liga e pulsa quando desliga. Ativa ou desativa a função no Simulador, como por exemplo, a tecla G que ativa ou desativa o trem de pouso, a cada toque na digitação.
A seguir vou restaurar o Yoke e concluir o revestimento da Caixa com formica cinza, tipo aço escovado.
Vamos adiante, , abraços
Não pretendo etiquetar as chaves, deixando-as livres para serem atribuídas nas funções que achar conveniente.
Já testei as 8 chaves e os 2 eixos no FSX e no P3D.
Está tudo funcionando perfeitamente.
No P3D então, é sensacional. Os movimentos são mais suaves e precisos, proporcionando um indescritível prazer.
Essa plaquinha controladora dispõe de 4 entradas analógicas (eixos). Mas apenas 2 eixos estão sendo utilizados (ailerons e profundor).
Os outros 2 eixos foram desativados para não interferirem.
Ainda restam 8 entradas digitais que serão empregadas nos botões do Yoke.
A USBInterface fornece gratuitamente, um aplicativo que altera o seu Firmware, ativando ou desativando eixos, reprogramando as entradas digitais a serem convertidas em chaves tipo botão, alavanca, gangorra ou rotary encoders.
Quando aplicamos as chaves tipo alavanca, programamos as entradas digitais em pulsantes. Pulsa quando liga e pulsa quando desliga. Ativa ou desativa a função no Simulador, como por exemplo, a tecla G que ativa ou desativa o trem de pouso, a cada toque na digitação.
A seguir vou restaurar o Yoke e concluir o revestimento da Caixa com formica cinza, tipo aço escovado.
Vamos adiante, , abraços
_________________
Voar, triunfo da evolução
Stargate (82) 9 8172 9765 (mensagem de texto)
Edenio Rodrigues- Tenente-Brigadeiro
-
Inscrito em : 07/12/2010
Mensagens : 4614
Reputação : 483
Idade : 81
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade :
Re: Projeto Yoke compacto

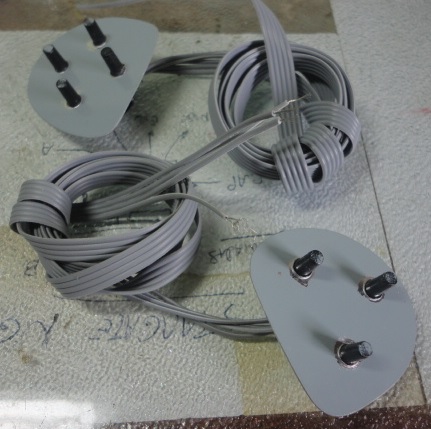

Continuando e avançando mais um pouco, foram soldados os cabinhos das 7 chaves, tipo botão do Yoke:
Para reduzir o diâmetro dos cabos, facilitando a passagem no interior do yoke, adotei 1 fio comum negativo.
No conjunto da direita e outro no conjunto da esquerda.
Nesses botões, pode serem atribuídos (mapeados) as funções que achar necessário, tais como: trimagem, visão, piloto automático etc.
Acoplamento do yoke com os botões na Caixa:
Os adesivos pode serem aplicados ou substituídos por outros facilmente, sem prejudicar o revestimento de formica.
Se desejar, pode ser adesivado etiquetas nas 8 chaves tipo alavanca .
Mais detalhes sobre a plaquinha Stargate PRO:
https://www.voovirtual.com/t45228-placa-controladora-usb-stargate-pro?highlight=stargate+pro
A seguir devo adquirir a folha de alumínio, para confeccionar a cobertura da Caixa.
Vamos adiante, , abraços
Para reduzir o diâmetro dos cabos, facilitando a passagem no interior do yoke, adotei 1 fio comum negativo.
No conjunto da direita e outro no conjunto da esquerda.
Nesses botões, pode serem atribuídos (mapeados) as funções que achar necessário, tais como: trimagem, visão, piloto automático etc.
Acoplamento do yoke com os botões na Caixa:
Os adesivos pode serem aplicados ou substituídos por outros facilmente, sem prejudicar o revestimento de formica.
Se desejar, pode ser adesivado etiquetas nas 8 chaves tipo alavanca .
Mais detalhes sobre a plaquinha Stargate PRO:
https://www.voovirtual.com/t45228-placa-controladora-usb-stargate-pro?highlight=stargate+pro
A seguir devo adquirir a folha de alumínio, para confeccionar a cobertura da Caixa.
Vamos adiante, , abraços
_________________
Voar, triunfo da evolução
Stargate (82) 9 8172 9765 (mensagem de texto)
Edenio Rodrigues- Tenente-Brigadeiro
-
Inscrito em : 07/12/2010
Mensagens : 4614
Reputação : 483
Idade : 81
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade :
Re: Projeto Yoke compacto
Sensacional como sempre cmte.
Um abraço!
Um abraço!
moser- Capitão
-
Inscrito em : 26/12/2013
Mensagens : 176
Reputação : 16
Idade : 38
Simulador preferido : x-plane, FSX
Nacionalidade :
Re: Projeto Yoke compacto
Vamos Edenio está ficando muito bom.
_________________
_________________
Placa-mãe Gigabyte Z490 AORUS PRO AX, Processador Intel Core i9-10900K Cache 20MB 3.7GHz, Placa de Vídeo RTX 3080 10GB GDDR6X, Memória Memória Corsair Vengeance RGB Pro 32GB (2x16) 3000MHz DDR4, SSD Samsung 970 EVO Plus 1TB M.2 NVMe Leitura 3500MB/s Gravação 3300MB/s, SSD Kingston A400 960GB SATA Leitura 500MB/s Gravação 450MB/s, Fonte XPG Core Reactor, 850W, 80 Plus Gold Modular, Water Cooler Anti-leak Gammaxx L240t Azul 240mm
lclaudio2k11- Major
-
Inscrito em : 11/03/2011
Mensagens : 370
Reputação : 17
Idade : 66
Nacionalidade :
Re: Projeto Yoke compacto
moser escreveu:Sensacional como sempre cmte.
Um abraço!
lclaudio2k11 escreveu:Vamos Edenio está ficando muito bom.
Olá amigos, boa noite
Os comentários indicam que estou na proa certa.
Muito obrigado.
Conclusão do protótipo:
Os adesivos são apenas decorativos. Pode serem removidos e/ou substituídos.
Está tudo funcionando perfeitamente.
Agora é só emoções, renovando o prazer de simular.
Pretendo em breve, reproduzir e disponibilizar.
Enquanto isso, vamos voar muuuito. , abraços
_________________
Voar, triunfo da evolução
Stargate (82) 9 8172 9765 (mensagem de texto)
Edenio Rodrigues- Tenente-Brigadeiro
-
Inscrito em : 07/12/2010
Mensagens : 4614
Reputação : 483
Idade : 81
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade :
Re: Projeto Yoke compacto
Noticias do nosso Protótipo.
Tenho Simulado regularmente com o nosso Yoke.
O resultado tem sido muito satisfatório nas aeronaves leves e nas pesadas.
As Atribuições (assignments) nas chaves alavanca/botões (keys) e nos eixos (axis) estão assim:
Yoke lado esquerdo.
Elevator trim down - medio repeat
Elevator trim up - medio reapet
View (next category) corresponde a tecla S.
Yoke lado direito.
Look forward 2 D - cockpit.
Look left (pan)
Look right (pan)
View (always pan down) medio repeat - eleva o assento (Ctrl+Q). Restaura com Look forward).
Painel esquerdo.
Auto feather (arm/off)
Auxiliary fuel pump (on/off)
Landing lights (on/off)
Strobe light (on/off)
Painel direito.
APU off
APU start
Engine auto shutdown
Master battery (on/off)
Aribuições (assignmentes) dos eixos (Axis)
Ailerons axis
Elevator axis
Calibration
Movimenta os eixos nos cursos totais e centraliza
Salva.
Se no P3D os comandos não estiverem respondendo corretamente será necessário:
Remove calibration
Calibrate device
Essa operação é indispensável. Primeiro no Windows e depois no P3D.
No FSX, basta calibrar no Windows.
Ajustei a sensibilidade em (80%) e a folga em (5%). A variação deve ser de acordo com o modelo da aeronave (leve/pesada).
A sensibilidade controla o tempo de reação e a folga controla o deslocamento.
Todas as Atribuições (assignments) implementadas, podem ser alteradas pelo usuário.
Estou muito satisfeito com o desempenho.
Portanto pretendo adquirir os materiais, reproduzir e disponibilizar no site.
Vamos adiante. , abraços
Tenho Simulado regularmente com o nosso Yoke.
O resultado tem sido muito satisfatório nas aeronaves leves e nas pesadas.
As Atribuições (assignments) nas chaves alavanca/botões (keys) e nos eixos (axis) estão assim:
Yoke lado esquerdo.
Elevator trim down - medio repeat
Elevator trim up - medio reapet
View (next category) corresponde a tecla S.
Yoke lado direito.
Look forward 2 D - cockpit.
Look left (pan)
Look right (pan)
View (always pan down) medio repeat - eleva o assento (Ctrl+Q). Restaura com Look forward).
Painel esquerdo.
Auto feather (arm/off)
Auxiliary fuel pump (on/off)
Landing lights (on/off)
Strobe light (on/off)
Painel direito.
APU off
APU start
Engine auto shutdown
Master battery (on/off)
Aribuições (assignmentes) dos eixos (Axis)
Ailerons axis
Elevator axis
Calibration
Movimenta os eixos nos cursos totais e centraliza
Salva.
Se no P3D os comandos não estiverem respondendo corretamente será necessário:
Remove calibration
Calibrate device
Essa operação é indispensável. Primeiro no Windows e depois no P3D.
No FSX, basta calibrar no Windows.
Ajustei a sensibilidade em (80%) e a folga em (5%). A variação deve ser de acordo com o modelo da aeronave (leve/pesada).
A sensibilidade controla o tempo de reação e a folga controla o deslocamento.
Todas as Atribuições (assignments) implementadas, podem ser alteradas pelo usuário.
Estou muito satisfeito com o desempenho.
Portanto pretendo adquirir os materiais, reproduzir e disponibilizar no site.
Vamos adiante. , abraços
_________________
Voar, triunfo da evolução
Stargate (82) 9 8172 9765 (mensagem de texto)
Edenio Rodrigues- Tenente-Brigadeiro
-
Inscrito em : 07/12/2010
Mensagens : 4614
Reputação : 483
Idade : 81
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade :
Re: Projeto Yoke compacto
Noticia do nosso projeto:
Batizado como Stargate Yoke Compacto, está disponível no site:
http://stargate.usbi.com.br/
Agora com o Stargate Throttle e o Stargate Rudder, o trio forma o Cockpit básico.
Com os principais controles, ocupando o minimo espaço disponível/reversível.
Permitindo assim uma Simulação com ótima imersão.
Quando não estou voando, costumo utilizar o Rudder como descanso dos pés.
Vamos adiante. , abraços
Batizado como Stargate Yoke Compacto, está disponível no site:
http://stargate.usbi.com.br/
Agora com o Stargate Throttle e o Stargate Rudder, o trio forma o Cockpit básico.
Com os principais controles, ocupando o minimo espaço disponível/reversível.
Permitindo assim uma Simulação com ótima imersão.
Quando não estou voando, costumo utilizar o Rudder como descanso dos pés.
Vamos adiante. , abraços
_________________
Voar, triunfo da evolução
Stargate (82) 9 8172 9765 (mensagem de texto)
Edenio Rodrigues- Tenente-Brigadeiro
-
Inscrito em : 07/12/2010
Mensagens : 4614
Reputação : 483
Idade : 81
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade :
Tópicos semelhantes
» Projeto Sidestick Compacto
» Projeto Rudder Pedal Compacto
» painel caseiro
» Fazendo um controlador flight yoke (projeto)
» Novo projeto: Yoke, Throttle e painel de chaves.
» Projeto Rudder Pedal Compacto
» painel caseiro
» Fazendo um controlador flight yoke (projeto)
» Novo projeto: Yoke, Throttle e painel de chaves.
Página 1 de 1
Permissões neste sub-fórum
Não podes responder a tópicos
|
|
