Ajuda com Arduino

Boas Comandantes!
Estou tentando acionar o Gauge dos Flaps com uma arduino UNO. Ao selecionar o flap no TQ (pz45) preciso fazer funcionar o gauge no Mip. Estou usando um servo motor de 9 gramas. Se alguem souber como fazer isso, peço que por favor me de a dica. Perdi o domingo tentando e nada.... KKKK
Forte abraço

Olá Carlos, espero que estes links ajudem:
http://www.hangarxplane.com.br/projeto-x-plane-arduino/
http://www.hangarxplane.com.br/x-plane-arduino-controlando-o-flap/

Obrigado Joz, ainda não tentei, mas será que funciona no FSX ??? Estou tentando com o LINK2FS.
Quando tiver resultado positivo posto aqui.

Carlos, a comunicação utilizada é a serial utilizando caracteres identificadores. Basicamente o mesmo utilizado pelo link2fs. Basta fazer algumas alterações como definir o caractere que identifica o que você quer utilizar do Link2FS e alguns valores.
Qualquer dúvida estamos aí

Ola Carlos, achei seu topico.
Eu fiz um projeto que funcionou, faz tempo, está guardo na gaveta para até que esteja com meu 737 cockpit pronto para recebe-lo.
Eu utilizei o arduíno, um servo motor normal, o programa LINK2FS, e um programa para o Arduino que eu mesmo fiz.
Caso voce queira testar o funcionamento do Arduino+Link2fs+FSX, pode usar as instruções contidas aqui. http://amarildocunha.blogspot.com.br/2014_07_01_archive.html

Quando ao uso do flap, eu vou usar como base um exemplo que vem com o proprio Link2fs.
Logo vou postar aqui.

Carlos, fiz um video simples para explicar como ligar um servo motor no arduino para fazer o gauge do FLAP.

Cunha escreveu:Ola Carlos, achei seu topico.
Eu fiz um projeto que funcionou, faz tempo, está guardo na gaveta para até que esteja com meu 737 cockpit pronto para recebe-lo.
Eu utilizei o arduíno, um servo motor normal, o programa LINK2FS, e um programa para o Arduino que eu mesmo fiz.
Caso voce queira testar o funcionamento do Arduino+Link2fs+FSX, pode usar as instruções contidas aqui. http://amarildocunha.blogspot.com.br/2014_07_01_archive.html

Quando ao uso do flap, eu vou usar como base um exemplo que vem com o proprio Link2fs.
Logo vou postar aqui.

Carlos, fiz um video simples para explicar como ligar um servo motor no arduino para fazer o gauge do FLAP.

Obrigado Cmdt Cunha. Vou fazer os testes conforme seu video. Valeu a dica. Grande abraço

Mais uma coisinha, de qual aeronave é este gauge do flap?

Meu Boeing é da Ifly.

Joz e Cunha,
Mestres da Arduino
Alguma dica de como fazer um display LCD com arduino para mostrar as info de bateria ou consumo de combustivel oou N2, com o FSX (PMDG de preferencia).
Obrigado

Graziani escreveu:Joz e Cunha,
Mestres da Arduino
Alguma dica de como fazer um display LCD com arduino para mostrar as info de bateria ou consumo de combustivel oou N2, com o FSX (PMDG de preferencia).
Obrigado

Acredito que seja possível, vou verificar e te deu um retorno.

Cunha escreveu:

Graziani escreveu:Joz e Cunha,
Mestres da Arduino
Alguma dica de como fazer um display LCD com arduino para mostrar as info de bateria ou consumo de combustivel oou N2, com o FSX (PMDG de preferencia).
Obrigado

Acredito que seja possível, vou verificar e te deu um retorno.

Caro cmdt Cunha! .... Assisti 40vezes o teu video (kkk) Fiz tudo igual. Na tela do link2fs funciona normalmente, quando mudo a posiçao do flap ele vai trocando a numeraçao de 000 a 057. Meu problema é que o servo, ligado ao pino 13, fica rodando o tempo todo no sentido horario e não para nunca. O que pode estar acontecendo... defeito no servo.... defeito na placa .... (comprei esta placa na china e pode nao ser original). Se puder me diga alguma coisa.... super abraço......
Obs. o servo fica rodando mesmo sem estar ligado o FSX e o Link2fs. basta conectar na USB e o bixo sai rodando.

Carlos, quando esses problemas acontecem comigo, eu costumo testar cada parte, no teu caso eu faria o seguinte: Primeiramente deixaria ligado somente o servo motor ligado normalmente no arduino sem conectar o Link2fs, e rodar um programa para ver se o servo funciona. Tem um modelo no proprio programa do arduino, no menu ARQUIVO, EXEMPLOS, SERVO, SWEEP. Este exemplo vai fazer o servo girar de um lado para o outro, a fim de testa-lo. A unica coisa que voce mudar é ligar o do pino 13 no 9, ou mudar o programa nesta linha (myservo.attach(9);  // attaches the servo on pin 9 to the servo object ) para 13, aonde já está ligado o teu servo.
Programe o arduino com isso e se o servo girar de uma lado para o outro, está funcionando, se não, ai precisamos ver mais coisas.
Aproveitando, qual o modelo do servo que vc está usando?

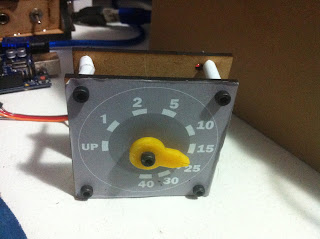

Me empolguei e fiz um gauge para testes, segue fotos:


Segue um video mostrando o gauge em funcionamento.

Graziani escreveu:Joz e Cunha,
Mestres da Arduino
Alguma dica de como fazer um display LCD com arduino para mostrar as info de bateria ou consumo de combustivel oou N2, com o FSX (PMDG de preferencia).
Obrigado

É possivel sim, verifiquei que o proprio Link2fs tem essas opções. Assim que possivel vou fazer um programinha no arduino com LCD.

Cunha escreveu:

Graziani escreveu:Joz e Cunha,
Mestres da Arduino
Alguma dica de como fazer um display LCD com arduino para mostrar as info de bateria ou consumo de combustivel oou N2, com o FSX (PMDG de preferencia).
Obrigado

É possivel sim, verifiquei que o proprio Link2fs tem essas opções. Assim que possivel vou fazer um programinha no arduino com LCD.

Cunha. consegui fazer funcionar porem tenho que ajustar. Mandei uma MP pra ti. O gauge ficou muito show. Parabens...

Carlos, tem uma coisa que eu ainda não consegui fazer, é precisão de cada posição to flap, na posição 1,2 e 5 fica muito fora, o ponteiro não bate em cima, o restante já está mais preciso.

Cunha escreveu:

Graziani escreveu:Joz e Cunha,
Mestres da Arduino
Alguma dica de como fazer um display LCD com arduino para mostrar as info de bateria ou consumo de combustivel oou N2, com o FSX (PMDG de preferencia).
Obrigado

É possivel sim, verifiquei que o proprio Link2fs tem essas opções. Assim que possivel vou fazer um programinha no arduino com LCD.

opa bacana...torcendo para dar certo . Obrigado

Graziani, andei pesquisando sobre os valores da bateria, porém tem algo meio confuso para mim. No link2fs existem algumas opções sobre as voltagens, que são esses: " /> , porém não os encontro no PMDG no overhead. Qualquer mudança feita ali no overhead não afeta estes valores. Procurei nos offset do PMDG e também não achei nada sobre.
Vou verificar agora o N2 e combustivel.

oi Cunha, legal.. mas eu preciso saber desde o inicio mesmo..como conectar o display via arduino .. ah. e funciona no P3D ? obrigado

Graziani escreveu:oi Cunha, legal.. mas eu preciso saber desde o inicio mesmo..como conectar o display via arduino .. ah. e funciona no P3D ? obrigado

OK, vou te passar um esquema. Aguarde um pouco. Não sei se funciona no P3D, precisamos ver com o JIM, autor do Link2fs.

Cunha escreveu:

Graziani escreveu:oi Cunha, legal.. mas eu preciso saber desde o inicio mesmo..como conectar o display via arduino .. ah. e funciona no P3D ? obrigado

OK, vou te passar um esquema. Aguarde um pouco. Não sei se funciona no P3D, precisamos ver com o JIM, autor do Link2fs.

Como eu prefiro começar por partes e ter certeza que tudo está funcionando, segue um esquema para ligar um display LCD 16X2 no arduino uno. Esse LCD tem duas linhas por 16 caracteres. É muito comum no mercado e barato. , . Também existem de varias cores.

Abaixo segue o esquema de ligação com o Arduino.


Para progamar o Arduino use o programa dele mesmo, site http://http://www.arduino.cc/
Programe o Arduino com o exemplo que vem no proprio programa dele, em ARQUIVO/EXEMPLOS/LiquidCrystal/HelloWord. Aparecerá a mensagem Hello World na primeira linha e uma contagem de numeros na segunda linha. Desta forma você saberá se a parte de hardware está funcionando. Pode também seguir este http://www.arduino.cc/en/Tutorial/LiquidCrystal do proprio site deles.

Com o Hardware funcionando, agora você pode descartar esse programa e utilizar algum exemplo que vem junto com o Link2fs. Voce pode baixar o programa do Link2fs na pagina do Jim, em Jim Page . Baixe o LINK2fs_Multi_expert 6F ,descompacte o arquivo em qualquer lugar, e use o arquivo Multi_LCD_simple_demo, Mude a seguinte linha, LiquidCrystal lcd(7, 6, 5, 4, 3, 2); para LiquidCrystal lcd(12, 11, 5, 4, 3, 2);, apenas dois pinos do LCD. Assim você não precisa mexer nos fios do LCD já ligados.
Após programar o Arduino, ligar o Link2fs e o Flight Simulator, é hora de testar. Inicialmente a palavra TEST deve aparecer no display.
No Linkfs vá no menu SimConnectionExtration(1), e selecione =b AP altitude set, se tudo estiver funcinando, aparecerá no display a altitude. Isso é uma forma de comunicação do FSX para o Arduino.



A ideia do programa do Jim é interessante, a base de funcionamento é fazer a conexão no Flight Simulator via SimConnect, buscar a informação que ele quer que vá para o Arduino, e colocar na frente dela um parametro qualquer, neste exemplo do AP Altitude Set, ele envia antes do valor o codigo =d, e em seguida o valor que está no FS, então a jogada está na programação do arduino, vamos pegar o exemplo desta parte do programa.

void loop() {
 {INPUTS();} //Check the "Inputs" section
 if (Serial.available()) {
   CodeIn = getChar();  O Arduino lê a serial
   if (CodeIn == '=') {EQUALS();} // The first identifier is "=" Lê a serial em busca do sinal de =, se encontrar, segue adiante para a rotina EQUALS
   if (CodeIn == '<') {LESSTHAN();}// The first identifier is "<"
   if (CodeIn == '?') {QUESTION();}// The first identifier is "?"
   if (CodeIn == '/') {SLASH();}// The first identifier is "/" (Annunciators)
 }//end of serial read bit
}//end of void loop

char getChar()// Get a character from the serial buffer
{
 while(Serial.available() == 0);// wait for data
 return((char)Serial.read());// Thanks Doug
}

void EQUALS(){ Veio pra cá porque encontrou o = ali em cima na leitura da serial
 CodeIn = getChar(); // Get the second identifier Lê novamente em busca do b, se encontrar, segue adiante
 switch(CodeIn) {// Now lets find what to do with it
  case 'b': // found AP altitude setting ENcontrou o b, ele seguiu a sequencia =b e chegou até aqui
     delay (11);
     altit = "";
     altit += getChar();
     altit += getChar();
     altit += getChar();
     altit += getChar();
     altit += getChar(); Ele usa esses comandos para colocar o valor da ALTITUDE SET na variavel altit para depois apresentar ao LCD
     if (altit != altitold){  Ele só vai mudar o LCD se o valor da ALTITUDE SET mudar tb, economiza programa, looping e processamento
       lcd.setCursor(7, 0); Diz ao LCD que ele vai escrever a partir da coluna 7, da linha 0 (primeira linha)
       delay (11);//My LCD seems to need his
       lcd.print("Alt " + altit); Finalmente envia para o LCD o valor da ALTITUDE SET
       altitold = altit; Joga o valor atual na variavel altitold para não precisar escrever novamente, somente se ela mudar
     }
   break;

Com essa base você pode fazer o que quiser com as informações vindas do Flight Simulator. Existe também a opção de enviar dados para o FS, mas aí é outro capitulo

Basicamente é isso, espero ter ajudado.

nossa cmte..e como ajudou... Não tenho como agradecer..super explicado.
Como ja tenho a Arduino, a protoboard, os jumpers e o LCD 16x2... então agora é partir para ação... vou postando as fotos assim que tiver progresso para tb compartilhar... valeu mesmo !!!

Boa noite pessoal.

Temos mais algumas opções para nosso amigo arduino, um é o Mobiflight: http://www.mobiflight.com/ achei fácil de usar, uma vez que não precisa ficar mexendo na programação e gravando, mexe-se apenas na interface e ele se comunica com o fsuipc.

Outro é o NGConnect (http://737ng.info/), mas esse é específico para Prosim737 sendo que é necessário também o SIOC e o IOPC, mas fica aí a dica se alguém quiser estudar sobre o assunto.

Leandro Souza escreveu:Boa noite pessoal.

Temos mais algumas opções para nosso amigo arduino, um é o Mobiflight: http://www.mobiflight.com/  achei fácil de usar, uma vez que não precisa ficar mexendo na programação e gravando, mexe-se apenas na interface e ele se comunica com o fsuipc.

Outro é o NGConnect (http://737ng.info/), mas esse é específico para Prosim737 sendo que é necessário também o SIOC e o IOPC, mas fica aí a dica se alguém quiser estudar sobre o assunto.

Boa dica cmte !
Atenção só a restrição de placas do Mobifligth e também que ele pede para regravar o firmware da Arduino, se entendi direito:
Supported modules :
The following arduino modules are currently supported:
-Arduino Mega 2560 R3 or compatible board
-Sparkfun Micro Pro or compatible board

na verdade, voce regrava somente o que vai querer que cada pino faça, um exemplo voce mapeia seu arduino para o mip, indicando o que cada porta será:
Exemplo:
2 - entrada
3 - entrada
4 - saída
5 - encoder

E aí por diante, e faz a atualização no firmware, tudo muito bem intuitivo, depois é só inserir a offset e pronto. A primeira vista é complicado, mas fazendo na primeira vez vai fácil. Lógico, é necessário um conhecimento básico de arduino, seu funcionamento, como se faz gravação, etc. Mas não é preciso saber programar o arduino.

Boa tarde!

Sou novo aqui.
Usei o mobiflight, mas não tive nenhum sucesso e voltei para meu querido JIM, não conseguia fazer a conexão com o FSX
