Arduino + Link2fs

Pessoal estou abrindo este tópico porque quero controlar instrumentos do Air Manager através de botões com ajuda do Arduino e do amigo MarcoSantiago que vai me ajudar nesta empreitada e conto tambem com a ajuda de todos amigos do forum.
Como já devem ter percebido sou leigo em programacão do Arduino
Obrigado

pracaieiras escreveu:Pessoal estou abrindo este tópico porque quero controlar instrumentos do Air Manager através de botões com ajuda do Arduino e do amigo MarcoSantiago que vai me ajudar nesta empreitada e conto tambem com a ajuda de todos amigos do forum.
Como já devem ter percebido sou leigo em programacão do Arduino
Obrigado

Olá pracaieiras,

Antes de mais nada, tenha em mente que você não controla os dados do air manager. Você controla os instrumentos do simulador. O air manager controla o lay-out da exibição dos instrumentos.

O air Manager é, a grosso modo, um exibidor diferenciado dos instrumentos, do jeito que você pretender monta-los.

Para controlar os instrumentos, ler informações do simulador e acionar leds, motores... você precisará de um arduino e uma interface como o link2fs, que lhe dará maior liberdade em fazer o controle desejado. O mobiflight lhe permite fazer as coisas sem programar nada, mas você ficará restrito aos arduinos que ele trabalha e à disponibilidade do autor. Se o dito cujo resolver cancelar alguma funcionalidade, você terá que reconfigurar seu setup.

Para você ver como a coisa pode ser simples, veja meu primeiro módulo de rádios usando um arduino nano. O código está disponível no primeiro post...

https://www.voovirtual.com/t43447-meu-cockpit-diy-radios-v1-0?highlight=radios

Naquele canal, 'brincando com ideias" antes de inciar aqui, sugiro dar uma olhada nos videos, para que suas asas comecem a crescer na área de programação. Aí sim, começaremos a trocar ideias e códigos aqui.

Bem vindo à programação e ao arduino

Eu já tenho alg

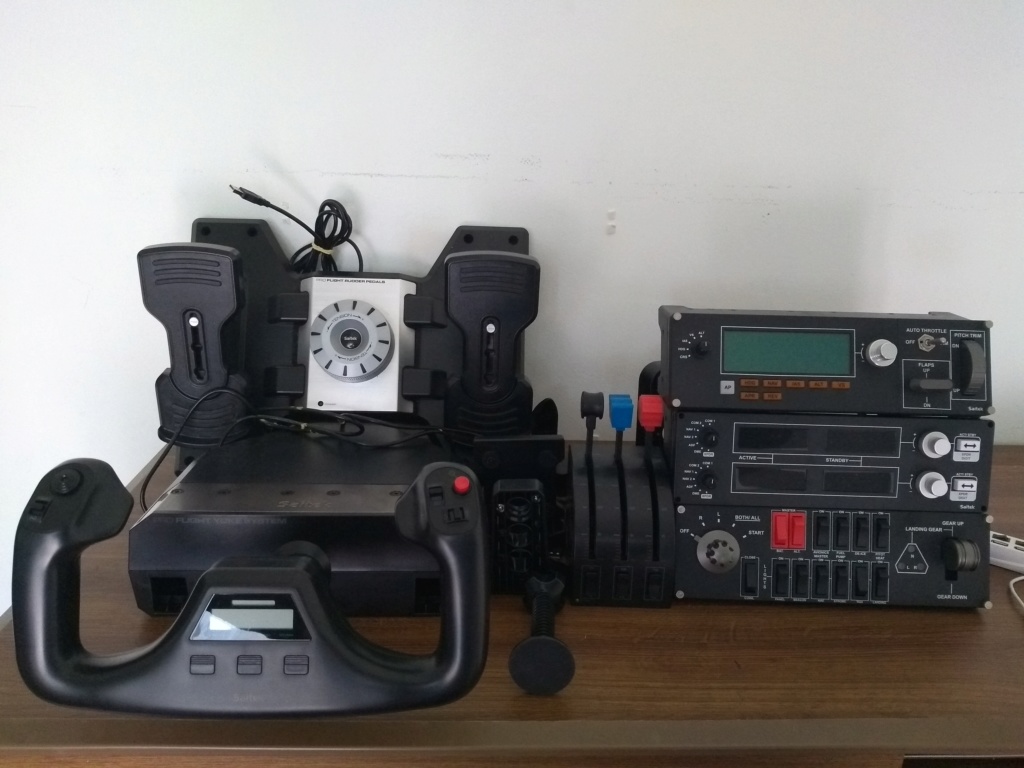

uns equipamentos para se juntar ao meu futuro painel

Puuuutz,

Só falta uma folha de compensado/MDF e um ou dois monitores e o air manager. Com esses equipamentos, nem precisa de arduino e link2fs

ou seja, Já tem faca, queijo e a vontade de comer. Falta só o prato pra botar as coisas

Mas meu sonho é construir um painel com monitor LCD onde eu possa manipular os instrumentos por botóes e chaves e não por mouse, já estou vendo as video de aulas de Arduino brincando com ideias

pracaieiras escreveu:Mas meu sonho é construir um painel com monitor LCD onde eu possa manipular os instrumentos por botóes e chaves e não por mouse, já estou vendo as video de aulas de Arduino brincando com ideias

Aaaaah, tranquilo. Facinho.

Primeiramente...

O arduino conversa com o simulador (FSX/P3D) através do link2fs. A comunicação se dá pelo monitor serial. Para saber o que se passa no simulador, a gente lê as instruções que o link2fs escreve na serial. Para comandar funções no Simulador, você escreve na porta serial.

Ex: Para saber(ler) o valor da frequencia do radio COM1, basta pegar o valor da variável "=A" que o link2fs escreve na serial. Para comandar a mudança do valor da frequência COM1, você escreve na serial os valores "A01" para decrementar e "A02" para incrementar a parte inteira e "A03" e "A04" para mesma função na parte decimal. Resumindo, lê para saber e escreve para comandar.

Trecho do programa que controla a mudança dos valores de COM1...   "Serial.printl..." serve para escrever na porta serial

            switch(btCom1State){
            case 0: // Com botao pressionado, faz na parte decimal
                if (Xcom1 > Xcomold1) {
                      Serial.println("A04"); // Decrementa com1 25kHz
                } else {
                      Serial.println("A03"); // Incrementa com1 25kHz
                }
                break;

            case 1: // Sem botao pressionado, faz mudanca na parte inteira
                if (Xcom1 < Xcomold1) {
                      Serial.println("A01"); // Decrementa Com1
                } else {
                      Serial.println("A02"); // Incrementa Com1
                }
                break;

            }

Para cada função que você deseja comandar, existe um ou mais pares "incremento/decremento".

Olá Marco, o Link2fs não funciona com o X-Plane 11, pergunto porque comprei o X-Plane 11 da Steam , e não tenho o FSX e nem o P3D

pracaieiras escreveu:Olá Marco, o Link2fs não funciona com o X-Plane 11, pergunto porque comprei o X-Plane 11 da Steam , e não tenho o FSX e nem o P3D

Aí é mais complicado. Para o xplane eu desconheço e nunca fui atrás, mesmo porque nem tenho ele para testar.  Lamento não poder ajuda-lo nesse ponto.


Dá uma olhada nesse site...

http://hangarxplane.com.br/2014/01/31/projeto-x-plane-arduino/

Não é uma interface genérica como o link2fs mas já é alguma coisa. Também não conheço nada de piton...

Não vou dispensar sua ajuda não, vou providenciar o FSX ou P3D, como eu ainda não me familiarizei com X-Plane vou migrar para o FSX ou P3D

Tente isso http://www.simvim.com/index.html

É só o que precisa e só funciona para X-Plane

Alerial escreveu:Tente isso  http://www.simvim.com/index.html

É só o que precisa e só funciona para X-Plane

Obrigado vou olhar, mas te confesso estou bem perdido, mas vamos lá.

Olá povo, boa noite.

Aí vai um pequeno programa ou sketch, como queiram chamar, que controla o botão do altímetro e também o reset automático do mesmo. O código está bem simples. Funciona com um rotary encoder e seu interruptor. O interruptor serve para executar o reset automático. Para demais funções que usam encoders, basta repetir o código para a função desejada do link2fs. Notem que para o funcionamento, basta ter o link2fs carregado e conectado com a placa arduino. Não é necessário marcar nenhuma opção (checkbox) do link2fs, já que não receberemos nada de retorno dele. É só carregar o código e botar os três (arduino, link2fs e simulador) para rodar. É isso aí. Qualquer coisa, comentem

Estou usando a versão 1.8.5 com as bibliotecas atualizadas

Esquema de ligações


Código arduino

//======================================================
//     Codigo exemplo para ajuste do altimetro via link2fs
//     Esse código é gratuito para uso pessoal e não deve ser comercializado
// Autor: Marco Antonio T. Santiago
// Em: 30/07/2019
//======================================================
#include "RotaryEncoder.h"

//Define quais pinos do arquino serão usados
#define AltBug1 4             // C25 Decrementa botao do altimetro - Altimeter bug select
#define AltBug2 3             // C26 Incrementa botao do altimetro - Altimeter bug select
#define AltBugRst 5           // B35 Reset do altimetro            - Altimeter bug select

// Cria objeto para rotary
RotaryEncoder AltBugQuad(AltBug1,AltBug2);

long Xaltbugold;             // Primeira leitura do rotary

void setup() {
   // Define estado dos pinos dos arduino
   pinMode(AltBugRst, INPUT_PULLUP);

   //Inicializa porta serial
   Serial.begin(115200);
}

void loop() {
   LeRotary();        // Lê valores do Rotary Encoder
   LeInterruptor();  // Le estado do interruptor do rotary
}

//Verifica o retorno do rotary encoder
void LeRotary()
{
     //Faz leitura do Rotary Encoder
     AltBugQuad.tick();
     int Xaltbug = AltBugQuad.getPosition();

     // Verifica se teve movimentação no rotary
     if (Xaltbug != Xaltbugold){
            // Verifica pra qual lado o rotary foi girado
            if (Xaltbug > Xaltbugold) {
                  Serial.println("C26"); // Decrementa Altimeter bug set
            } else {
                  Serial.println("C25"); // Incrementa  Altimeter bug set
            }
            Xaltbugold = Xaltbug;     // Guarda valor anterior para a próxima comparação
     }
}

//Lê estado do interruptor do rotary encoder
void LeInterruptor() {
   // Se foi pressionado o botao do rotary encoder...
   if (digitalRead(AltBugRst) == 0) {
      Serial.println("B35"); // Envia ao link2fs o comando para resetar o altimetro
      delay(250);  // pequena pausa para evitar "trem de pulso" dos contatos do interruptor caso ele tenha sido pressionado
   }
}

Boa noite Marco,
depois dos 7.1 as coisas ficam meio que complicadas para entrar na cachola, é igual carro velho só pega no tranco, mas não desisto
Alguma coisa me resta, tenho bom conhecimento em eletronica, já me ajuda um pouco
Instalei o Prepar3D v4 e parece que o Link2fs não funciona com ele é isso?

pracaieiras escreveu:Boa noite Marco,
depois dos 7.1 as coisas ficam meio que complicadas para entrar na cachola, é igual carro velho só pega no tranco, mas não desisto
Alguma coisa me resta, tenho bom conhecimento em eletronica, já me ajuda um pouco
Instalei o Prepar3D v4 e parece que o Link2fs não funciona com ele é isso?

Até onde eu saiba, não tem problema. Entretanto não posso afirmar pois o meu p3d é o 3.nn

Ainda aí que tenha, pode confirmar ?

A vantagem de usar o simvim, é que não precisa fazer nenhum tipo de programação na placa como no link2fs, e também não precisa rodar mais nenhum programa como no caso do link2fs.
E na propria pagina do simvim, tem o configurador, vc escolhe o comando e clica no pino que quer usar e pronto, basta salvar e usar no xplane.
É tudo bem explicado e já tem tudo pronto desde um led até um servo para instrumentos. M
