Novo projeto de simulador - HC3

Manoel Carvalho escreveu:13º DIA - Instalação dos exaustores, sistema de iluminação interna (toda em led), arranjo da fiação e pequenos detalhes de acabamento.
Como não foram mudanças tão aparentes, não temos fotos desta vez.
Neste final de semana faremos uma pausa para reorganizar as ferramentas e torcer pela Bélgica e a Costa Rica...
Depois seguiremos trabalhando!

Olá Manoel, achamos que para fazer a retroiluminação,  não precisa retirar o adesivo branco, porque ele é translucido.
E talvez, a tinta que você aplicou, também seja.
Acreditamos que a maior dificuldade seria distribuir e isolar as luminárias.

Adiante amigo,  e aceite mais um pontinho     ,  abraços

Edit.: Painel com o adesivo branco sendo retroiluminado:



O que acham ?    ,  abraços

Acho que dá! só precisamos pensar um pouco mais.....

Flavio Ribeiro escreveu:Acho que dá! só precisamos pensar um pouco mais.....

Olá Flavio e Manoel, fizemos um teste de retroiluminação com o painel do Multiradios:



Como podem observar, o adesivo preto deixa passar uma parte da retroiluminação, na forma de pontilhados.

Achamos que para obter um melhor resultado na retroiluminação,  teríamos que encomendar ao fabricante da placa acrílica, um adesivo preto mais opaco.
Ou um controle mais eficiente na distribuição e intensidade no brilho das luzes.   ,  abraços

Graziani escreveu:Parabéns!! Fico surpreso com o progresso tão rapido. Demoro meses para colocar mais um botão no painel e o Manoel em 10 dias faz essa maravilha. Nasceu pra isso!

Olá Manoel, faço minha as palavras do Graziani. Nossa! incrível!
..bem, recuperando a respiração..Ola, e vejo que vai tudo muuuuito bem! De fato és uma fonte inspiradora e motivadora, Manoel. Que privilegio temos nós, brasileiros e do Voo Virtual em Tê-lo conosco.
Desde o seu primeiro projeto me motivou. Agora, a motivação maior esta em absorver o 'seu ritmo'. Homem!!! que que é isso!!!
Respondendo o que talvez se tenha perguntado, o trabalho me tomou demais e outras situações pessoais (positivas, ainda bem). Desde a conclusão da primeira etapa do meu pseudo MCP genérico, creia, não consegui voar de forma Test Driver. E tentarei agora nessa semana de feriado de sampa a fazer isso. Tenho um evento para este mes dentro da minha atividade e somente no mes que vem devo ter uns dias de reserva..hehehe...
Nesse meio tempo, preparei uma cadeira/poltrona sob medida para proceder a construção de pedais e uma torre ou suporte para meu joystick que quero evoluir para um Yoke. Gostei da ideia do side stick, meio Airbus...hehehe...
Meu Joy é um Maxxfighter F23U Genius...não é ruim..mas também não é nenhum top (não sei se é comum a todos joy ou ate mesmo yoke, mas, o controle fino tem um laço pequeno de falha. Tipo 'um buraco', em que 'luta-se' para estabelecer um certo ponto ou centro.
Vamos ver como procede meu test driver, e caso flua bem, repito gravando e posto o video. Finalmente comprei as pastas azuis, e somente em uma foto que postou 'nesse reporter' do HC-3 é que de fato entendi como a luz branca não 'escapa'.
Achei bacana a ideia da tela, que parece ate ter um custo baixo pelo beneficio. Ja havia visto um Overhead com touch...e penso que usar uma tela dessa para um overhead de jato é um senhor ganha tempo e custo.
Depois vou trazer uma fotinho da minha cadeira..hehehe, ok?
Parabens, estou maravilhado e feliz pelo resultado de seu empenho e sucesso.
Receba meu caloroso abraço..e se eu puder dar 2 pontinhos...que sejam.

Cada vez mais espetacular Manoel, parabéns mesmo, tanto pelo HC, quanto ao seu trabalho que realiza com ele!!! é o nosso hobby servindo a comunidade, isso não tem preço!!!!

juliomendes escreveu: Manoel. Que privilegio temos nós, brasileiros e do Voo Virtual em Tê-lo conosco.
Respondendo o que talvez se tenha perguntado, o trabalho me tomou demais e outras situações pessoais (positivas, ainda bem)
Nesse meio tempo, preparei uma cadeira/poltrona sob medida
Depois vou trazer uma fotinho da minha cadeira..hehehe, ok?

Olá Julio, também faço minhas as suas palavras
Estamos felizes em saber que o amigo continua empenhado na construção do cockpit.
Aceite um pontinho pela cadeira, que esperamos ver em breve   ,  abraços

PS.: Olá Leandro, bom dia amigo   ,  abraços

Obrigado colegas!

Professor, eu tinha notado estes pontilhados no preto... Isto ocorre por causa da resolução da impressora de vinil. Acredito que se a resolução puder ser aumentada, fique melhor. Obrigado pelo teste!

Leandro, obrigado pelo apoio. Preciso terminar o HC3 antes da semana da aviação humanitária que está prevista para o final de setembro. Junto com a apresentação do simulador, distribuiremos diversos brindes ligados ao tema (livros, aeronaves para montar e dvd´s). É alegria certa para os(as) jovens de 10 a 100 anos!

Julio, parabéns pelas iniciativas e pelo projeto. Estamos aguardamos as imagens... Hehehe, aqui no fórum, já aprendi que uma imagem vale mais que mil palavras.    Quanto a falta de tempo, eu sei bem o que é isso... Ultimamente tenho sido privilegiado em poder dedicar-me ao projeto, mas esta "moleza" tem prazo de validade e também tenho que correr contra o tempo.

Ola Sr.Edenio, tudo bem?
Como falei, forçadamente estive um tempinho, mas, ainda assim, batendo meus pregos...hehehe.
Olha, estou trazendo uma imagem aqui da dita cadeira ainda sem forração. Ja costurei as capas e farei mais fotos, mas colocarei noutro topico para não disvirtuar e poluir esse 'passo a passo' lindo do Manoel (não é?)



Aproveito para ilustrar que tal empreitada é fruto da 'infecção pelo virus M.C.' rs..em transformar o que iria para o lixo. A excessão da espuma, dobradiça e parafusos, comprada sob medida, todo o resto foi aproveitamento. Meu radar agora anda sintonizado em caçambas...hehehe (ainda não achei nenhuma com carpete. rs).
Manoel, aquele galpão de marcenaria a frente de minha casa, fechou. Mas levou um tempo para entrega do predio. Então, na vespera... não tens noção do volume de retalhhos, que...devido ao MOTHER_ISO não pude absorver grande parte mas ainda assim, peguei alguma coisa, em que parte resultou nessa cadeira. Eu ja havia feito um custo para fazer a partir do Zero. Com uma placa de MDF e mão de obra de corte, ficaria em 200 reais. Dessa forma, custo somente com a espuma (algo em torno de 15 reais) e as ferragens. O tecido para forração eu ja tinha (apesar que pretendo usar um outro, automotivo em breve.
O braço é articulado, para melhor acesso. Ainda receberá um encosto de cabeça e bolsões na parte traseira do encosto.

Extrutura em tubos (usados para passagem de fiação industrial) e madeira (tudo pintado em prata opalescente).

Inventor escreveu:

Flavio Ribeiro escreveu:Acho que dá! só precisamos pensar um pouco mais.....

Olá Flavio e Manoel, fizemos um teste de retroiluminação com o painel do Multiradios:

Como podem observar, o adesivo preto deixa passar uma parte da retroiluminação, na forma de pontilhados.

Achamos que para obter um melhor resultado na retroiluminação,  teríamos que encomendar ao fabricante da placa acrílica, um adesivo preto mais opaco.
Ou um controle mais eficiente na distribuição e intensidade no brilho das luzes.   ,  abraços

Obrigado pela demonstração!

Fiz mais uma varredura pelo google pra ver como os gringos estão se virando e encontrei algo muito interessante e que vale a pena ser testado.

Veja:

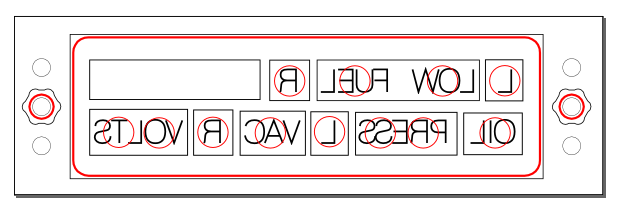

Aqui o projeto os círculos vermelhos marcam a posição dos leds (podemos pular essa parte, já que já temos o acrílico pronto)


Aqui o acrílico...


Agora o pulo do gato, como restringir a luz para pontos específicos e evitar o vazamento: EUCATEX!


E aqui o resultado...


Alguém se habilita a testar?

Um abraço!

PS: esqueci de citar a fonte... então segue o link e todos os créditos....
http://rickshinners.blogspot.com.br/

Huummm.... Muito bom Flávio! Acho que melhor que o Eucatex, um EVA (emborrachado) espesso seria bem mais fácil de cortar (até com estilete).

Segue uma imagem da confecção do painel de avisos luminosos que será comandado principalmente pela Stargate LED. Ele é acolchoado e forrado com corino na parte superior e será colocado logo abaixo do monitor principal. Utilizei led´s comuns e de 10mm.

Manoel Carvalho escreveu:Huummm.... Muito bom Flávio! Acho que melhor que o Eucatex, um EVA (emborrachado) espesso seria bem mais fácil de cortar (até com estilete).

Segue uma imagem da confecção do painel de avisos luminosos que será comandado principalmente pela Stargate LED. Ele é acolchoado e forrado com corino na parte superior e será colocado logo abaixo do monitor principal. Utilizei led´s comuns e de 10mm.

Isso mesmo amigo... muitas cabeças pensam melhor que uma realmente a facilidade de manejo do eva aumentam as possibilidade e a velocidade do projeto.

A respeito, do seu painel de avisos luminosos, ele já existia nas versões anteriores do HC?

Flavio Ribeiro escreveu:

A respeito, do seu painel de avisos luminosos, ele já existia nas versões anteriores do HC?

Não existia Flávio. Adquiri recentemente a Stargate LED e outras plaquinhas para acrescentar novas funcionalidades no projeto.
A nova regra é: Leveza e praticidade em todos os aspectos. Desta vez a construção está bem modular e muito mais organizada.

14º DIA - Fixação do painel de led´s, solda da fiação (aff! Isso deu para cansar...), teste da tela touch e finalização do sistema de iluminação.

Imagem de como está ficando a organização da fiação e iluminação da cpu.


Fixação do painel de led´s e iluminação do painel principal.


Novo sistema de iluminação da cabine, com fitas led´s de cor fria. Este sistema contribui para amenizar o aquecimento interno.


E vamos prosseguindo!

Cada dia mais bonito, parabéns amigo

Aceite mais um pontinho e vamos adiante    ,  abraços

Muito bonita a sua iluminação interna, Também preteado fazer assim (com fita led) no meu HC.

Estou curioso para saber como ficou, ou vai ficar seu sistema de refrigeração.


Grande Manoel, parebéns pelo novo projeto.
Cada vez mais superando as nossas expectativas.
Além disso suas dicas de materiais e "tecnologias" são sempre bem vindas.

Abraços

Keep building

Obrigado amigos pelo incentivo!

15º DIA - Acabamento da fiação, pintura das "janelas" e primeira adesivação.

Desta vez adotamos o estilo "zangado" das janelas do Airbus...


Iniciamos a adesivação com a nova logomarca mais modernizada de Asas de Socorro. O prefixo PT-AOR é uma homenagem à primeira aeronave de Asas que operou no Brasil.


A adesivação do interior de um Airbus atrás do banco (que recebe uma iluminação especial) ficou com um efeito incrível.


Seguimos adiante sob a graça do Altíssimo!

Rapaz, essa última foto parece ter sido feito dentro de uma cabine mesmo apontada para os passageiros... Show de Bola Manoel, está cada vez melhor!!!

Muito, mas muito show !
Sensacional... sem palavras.
Parabéns !

Muito bom, Manoel, parabéns por esse excelente trabalho.

Manoel, tenho certeza que você pode me ajudar nesta:

Quando eu fizer o meu HC gostaria de poder ligar o computador estando dentro da cabine.

Como faço para criar uma extensão do botão ligar para colocar no painel da cabine?

Só sei de uma coisa, Manoel. Muito prazer e já vou te avisando: quero viajar nesse negócio ae...

Combinado?

geonobre escreveu:Manoel, tenho certeza que você pode me ajudar nesta:

Quando eu fizer o meu HC gostaria de poder ligar o computador estando dentro da cabine.

Como faço para criar uma extensão do botão ligar para colocar no painel da cabine?

Olá Geonobre, bom dia amigo
Tomando a liberdade da resposta, acho que o mais simples seria adicionar um interruptor/chave no fio de extensão do estabilizador de voltagem/PC.

Certamente o nosso Manoel terá melhores opções.   ,  abraços

PS. Bom dia caro Coronel Edilson   ,  abraços

geonobre escreveu:Manoel, tenho certeza que você pode me ajudar nesta:

Quando eu fizer o meu HC gostaria de poder ligar o computador estando dentro da cabine.

Como faço para criar uma extensão do botão ligar para colocar no painel da cabine?

Eu possuo dentro da cabine uma chave geral (que liga todo o sistema elétrico do HC) e uma outra que aciona a CPU (onde fiz uma extensão daqueles conectores da placa-mãe onde se ligam no gabinete o POWER, RESET, HD LED e POWER LED). Aliás, meu gabinete não possui tampas nem cobertura nenhuma, é apenas a carcaça metálica sustentando a MB, HD, DVD, etc. Fiz assim para ficar bem refrigerado, uma vez que os componentes estão protegidos pelo "capot" da aeronave.

Salve INventor..
Prazer de retornar. Tempo tá curto. E estou sem FS porque o HD abriu o bico que nem esse papagaio que você usa como foto.

Mas devagar a gente volta.. Ahhh .. volto.. Ainda mais porque quero dar uma viajada nesse cockpit que o Mané tá fazendo..

Grande abraço!!!!
