Projeto Quadrante Throttle Boeing 787
3 participantes
Página 1 de 1
Projeto Quadrante Throttle Boeing 787
O Protótipo do nosso Yoke tipo Boeing 787 foi concluído e aprovado.
Havendo interesse, posso reproduzir e disponibilizar no Site:
https://usbi.tech/index.php/contato/
Enquanto isso, estou iniciando o desenvolvimento desse novo Projeto:
Estou reformando a estrutura do Quadrante Throttle anterior e reaproveitando os seus componentes.
Pretendo desenvolver esse novo QT com aparência mais próxima possível ao QT original do Boeing 787.
Então, sigamos adiante. , abraços
Havendo interesse, posso reproduzir e disponibilizar no Site:
https://usbi.tech/index.php/contato/
Enquanto isso, estou iniciando o desenvolvimento desse novo Projeto:
Estou reformando a estrutura do Quadrante Throttle anterior e reaproveitando os seus componentes.
Pretendo desenvolver esse novo QT com aparência mais próxima possível ao QT original do Boeing 787.
Então, sigamos adiante. , abraços
_________________
Voar, triunfo da evolução
Stargate (82) 9 8172 9765 (mensagem de texto)
Edenio Rodrigues- Tenente-Brigadeiro
-
Inscrito em : 07/12/2010
Mensagens : 4614
Reputação : 483
Idade : 81
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade :
Re: Projeto Quadrante Throttle Boeing 787

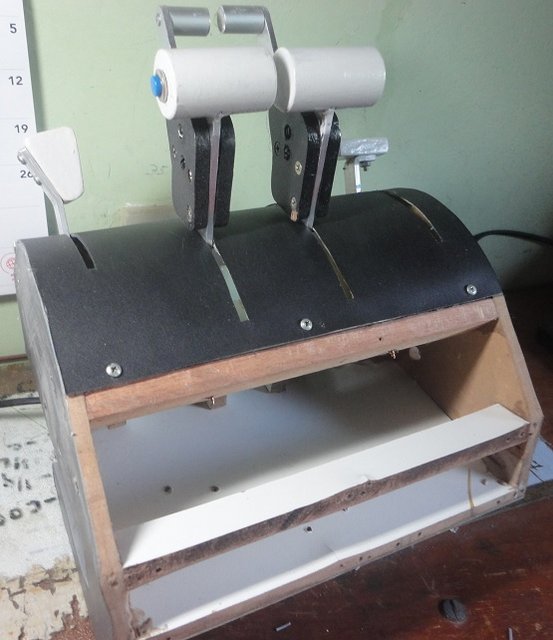

Noticias do nosso QT.
Avançando mais um pouco, foram confeccionadas as Alavancas dos Throttles com seus respectivos
Reversores e a instalação do Botão Auto Throttle:
As Alavancas dos Flaps e do Speed Brake foram reaproveitadas do QT anterior.
O próximo passo será a instalação dos 4 potenciômetros B10K deslizantes, plugar na placa controladora Stargate NX ou Stargate PRO.
Calibrar, atribuir as funções e iniciar os testes de funcionamento.
Sigamos adiante. , abraços
Avançando mais um pouco, foram confeccionadas as Alavancas dos Throttles com seus respectivos
Reversores e a instalação do Botão Auto Throttle:
As Alavancas dos Flaps e do Speed Brake foram reaproveitadas do QT anterior.
O próximo passo será a instalação dos 4 potenciômetros B10K deslizantes, plugar na placa controladora Stargate NX ou Stargate PRO.
Calibrar, atribuir as funções e iniciar os testes de funcionamento.
Sigamos adiante. , abraços
_________________
Voar, triunfo da evolução
Stargate (82) 9 8172 9765 (mensagem de texto)
Edenio Rodrigues- Tenente-Brigadeiro
-
Inscrito em : 07/12/2010
Mensagens : 4614
Reputação : 483
Idade : 81
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade :
Re: Projeto Quadrante Throttle Boeing 787
Noticias do nosso Projeto
Foram instalados os 4 potenciômetros deslizantes B10K e os respectivos links de arame com as presilhas:
Após plugar as tomadinhas na placa controladora usb Stargate NX, foram calibrados os eixos no Windows.
Em seguida foram calibrados no P3D, ajustados a sensibilidade e a folga.
Atribuídas as funções (assignments) foram salvos e iniciados os testes de funcionamento.
O resultado dos testes, como esperado, foram totalmente aprovados.
A seguir serão instaladas 12 Chaves tipo alavanca a serem atribuídas funções, conforme o desejo individual,
devendo aplicar no painel, adesivos com as funções determinadas.
Entretanto uma das Chaves será dotada de 2 Leds (verde e amarelo) para controlar o Trem de pouso.
Assim, sigamos adiante. , abraços
Foram instalados os 4 potenciômetros deslizantes B10K e os respectivos links de arame com as presilhas:
Após plugar as tomadinhas na placa controladora usb Stargate NX, foram calibrados os eixos no Windows.
Em seguida foram calibrados no P3D, ajustados a sensibilidade e a folga.
Atribuídas as funções (assignments) foram salvos e iniciados os testes de funcionamento.
O resultado dos testes, como esperado, foram totalmente aprovados.
A seguir serão instaladas 12 Chaves tipo alavanca a serem atribuídas funções, conforme o desejo individual,
devendo aplicar no painel, adesivos com as funções determinadas.
Entretanto uma das Chaves será dotada de 2 Leds (verde e amarelo) para controlar o Trem de pouso.
Assim, sigamos adiante. , abraços
_________________
Voar, triunfo da evolução
Stargate (82) 9 8172 9765 (mensagem de texto)
Edenio Rodrigues- Tenente-Brigadeiro
-
Inscrito em : 07/12/2010
Mensagens : 4614
Reputação : 483
Idade : 81
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade :
Re: Projeto Quadrante Throttle Boeing 787

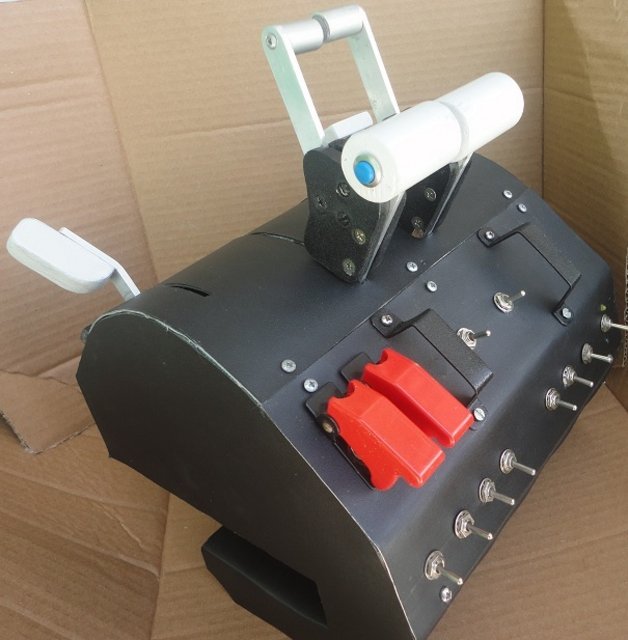

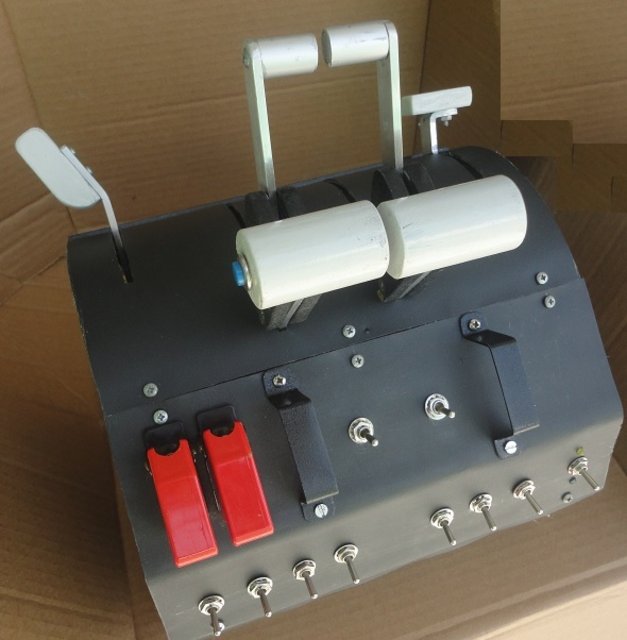

Noticias do nosso Projeto.
Todas as Chaves foram instaladas e testadas.
Atribuídas as funções no Simulador, elas estão todas funcionais:
Foram executados diversos testes, envolvendo todos controles com aprovação total.
Assim foi concluindo o Quadrante Throttle tipo Boeing 787, com aparência mais próximas possível do original.
Sem falsa modéstia, o produto final está muito lindo
Havendo interesse, podem encomendar sua Reprodução no Site:
https://usbi.tech/index.php/contato/
Sigamos adiante. , abraços
Todas as Chaves foram instaladas e testadas.
Atribuídas as funções no Simulador, elas estão todas funcionais:
Foram executados diversos testes, envolvendo todos controles com aprovação total.
Assim foi concluindo o Quadrante Throttle tipo Boeing 787, com aparência mais próximas possível do original.
Sem falsa modéstia, o produto final está muito lindo
Havendo interesse, podem encomendar sua Reprodução no Site:
https://usbi.tech/index.php/contato/
Sigamos adiante. , abraços
_________________
Voar, triunfo da evolução
Stargate (82) 9 8172 9765 (mensagem de texto)
Edenio Rodrigues- Tenente-Brigadeiro
-
Inscrito em : 07/12/2010
Mensagens : 4614
Reputação : 483
Idade : 81
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade :
Re: Projeto Quadrante Throttle Boeing 787
Rapaz, o negócio ficou chique demais mesmo, parabéns pelo trabalho, top de verdade já tem ideia de valor? Grande abraço.Edenio Rodrigues escreveu:Noticias do nosso Projeto.
Todas as Chaves foram instaladas e testadas.
Atribuídas as funções no Simulador, elas estão todas funcionais:
Foram executados diversos testes, envolvendo todos controles com aprovação total.
Assim foi concluindo o Quadrante Throttle tipo Boeing 787, com aparência mais próximas possível do original.
Sem falsa modéstia, o produto final está muito lindo
Havendo interesse, podem encomendar sua Reprodução no Site:
https://usbi.tech/index.php/contato/
Sigamos adiante. , abraços
_________________
Rodrigo Nogueira Braga
i5 9400f/ 16gb RAM Hyper X 2X8Gb 24000mhz/ GTX1660 ti OC GALAX/TUF B360-PLUS GAMING/ Yoke com Throttle Saitek/ Pedal Saitek/ Throttle Saitek/ Gabinete HAF932-Mouse mamba/ W10 64bits/ MCP/Multi-radio/USB Interface/Manche Saitek Cyborg V1
rodrigo mago- Moderador
-
Inscrito em : 27/01/2010
Mensagens : 5227
Reputação : 429
Idade : 55
Simulador preferido : Prepar 3D
Emprego/lazer : comerciante
Nacionalidade :
Re: Projeto Quadrante Throttle Boeing 787
Ficou muito bonito! Muito bom trabalho
Um abraço!
Um abraço!
moser- Capitão
-
Inscrito em : 26/12/2013
Mensagens : 176
Reputação : 16
Idade : 38
Simulador preferido : x-plane, FSX
Nacionalidade :
