Switch Panel caseiro com placa de Controle USB Gse_multipart13851

Switch Panel caseiro com placa de Controle USB

+2
Manoel Carvalho
geonobre
6 participantes

Ir para baixo

Switch Panel caseiro com placa de Controle USB Empty Switch Panel caseiro com placa de Controle USB

Mensagem por geonobre Ter 10 Jun 2014, 00:23

Olá amigos.

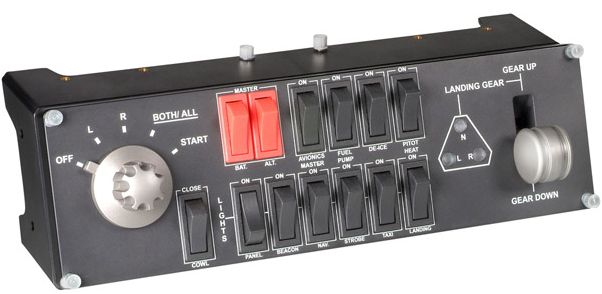

Estou pensando em construir um Switch Panel semelhante ao mostrado na foto abaixo, porém sem a alavanca de Gear, aliás até hoje não entendo o que a alavanca de gear tem a ver com este painel scratch :
Switch Panel caseiro com placa de Controle USB _saitekproflightswitchtpanel_zps290decf3

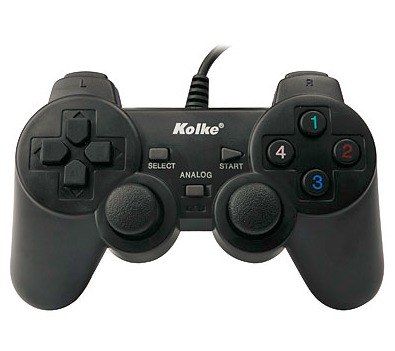

Pretendo construir em compensado de 10mm utilizando uma placa de controle USB barato semelhante ao da foto abaixo:
Switch Panel caseiro com placa de Controle USB ControleUSB_zps0147fbc9

A ideia seria abrir o controle e soldar dois fios em cada botão do mesmo e levar este fios até uma chave específica do painel

Pergunto aos especialistas: será que iria funcionar?

_________________
Core i3 2120 3.3 GHz / Geforce 750 2Gb GDDR5 / 6GB RAM DDR3 / Monitor 24"

geonobre
Major
Major

Masculino
Inscrito em : 11/06/2013
Mensagens : 287
Reputação : 6
Idade : 45
Simulador preferido : X-Plane 10
Emprego/lazer : Químico / Simulação de Voo
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Switch Panel caseiro com placa de Controle USB Empty Re: Switch Panel caseiro com placa de Controle USB

Mensagem por Manoel Carvalho Ter 10 Jun 2014, 09:06

Sim, funcionará.
Eu mesmo utilizo um destes (mais simples ainda) para alguns botões auxiliares. Inclusive este tipo de joypad possui 2 motorzinhos de vibração que podem ser acoplados no manche e dar um efeito bem legal em pistas de terra.  thumbsup

_________________
[]´s thumbsup

Manoel Carvalho
Manoel Carvalho
Manoel Carvalho
Major
Major

Masculino
Inscrito em : 30/03/2013
Mensagens : 327
Reputação : 101
Idade : 58
Simulador preferido : FS9/FSX/FGear
Emprego/lazer : Profissional de Tecnologia e Marketing / Música
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Switch Panel caseiro com placa de Controle USB Empty Re: Switch Panel caseiro com placa de Controle USB

Mensagem por Edenio Rodrigues Ter 10 Jun 2014, 09:43

geonobre escreveu:Olá amigos.

Estou pensando em construir um Switch Panel semelhante ao mostrado na foto abaixo, porém sem a alavanca de Gear, aliás até hoje não entendo o que a alavanca de gear tem a ver com este painel scratch :
Switch Panel caseiro com placa de Controle USB _saitekproflightswitchtpanel_zps290decf3

Pretendo construir em compensado de 10mm utilizando uma placa de controle USB barato semelhante ao da foto abaixo:
Switch Panel caseiro com placa de Controle USB ControleUSB_zps0147fbc9

A ideia seria abrir o controle e soldar dois fios em cada botão do mesmo e levar este fios até uma chave específica do painel

Pergunto aos especialistas: será que iria funcionar?
Olá Geonobre, se o "porquinho" permitir, aconselho a gastar um pouco mais e aproveitar a promoção da Stargate SWG.

http://usbinterface.com.br/loja/product_info.php?products_id=25&osCsid=dc9dd9890c579e3fca3d88ad4eec3a13

Ela já está programada para funcionar em diversos modelos de aeronaves.
E como você deseja construir a caixa, pode adquirir só a placa Stargate SWG, e distribuir as chaves de acordo com o seu projeto.

Junto com a placa você receberá os cabos Flats e os Leds bicolores do Gear, que acendem/apagam de acordo com a simulação, constituindo-se "um show a parte".  Yesyes
Quanto ao compensado, aconselhamos a substituir pelo MDF que é muito melhor para se trabalhar  thumbsup

Se precisar de mais alguma dica é só dizer  Very Happy ,  abraços

_________________
Switch Panel caseiro com placa de Controle USB Novoicaro
Voar, triunfo da evolução
Stargate  (82) 9 8172 9765 (mensagem de texto)
Edenio Rodrigues
Edenio Rodrigues
Tenente-Brigadeiro
Tenente-Brigadeiro

Masculino
Inscrito em : 07/12/2010
Mensagens : 4614
Reputação : 483
Idade : 81
Simulador preferido : P3D
Emprego/lazer : Simulação, energia solar, hidroponia
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Switch Panel caseiro com placa de Controle USB Empty Re: Switch Panel caseiro com placa de Controle USB

Mensagem por Raphael Qua 11 Jun 2014, 13:31

Olá amigo,eu mesmo fiz um
https://www.voovirtual.com/t30412-painel-de-chaves-caseiro?highlight=painel+generico
porém,eu indicaria a placa stargate NG,por ser mais prática.

_________________
Processador:Core I3 3220 3.3Ghz With Intel HD Graphics 2500
Memoria Ram:Markvision 1333Mhz 4GB ddr3
HD:1TB Seagate Barracuda
Placa Mae:Asus P8H61
Fonte: 500W Real PCTOP
Placa de Video:GeForce 210GT 1gb 64bits ddr3
Gabinete 4 baias wisecase
IBM 17'' ''CRT''
Raphael
Raphael
Capitão
Capitão

Masculino
Inscrito em : 12/06/2012
Mensagens : 203
Reputação : 16
Idade : 25
Simulador preferido : FSX
Emprego/lazer : Estudante
Nacionalidade : Brasil

Ir para o topo Ir para baixo

Switch Panel caseiro com placa de Controle USB Empty Re: Switch Panel caseiro com placa de Controle USB

Mensagem por geonobre Sáb 14 Jun 2014, 01:52

Raphael escreveu:Olá amigo,eu mesmo fiz um
https://www.voovirtual.com/t30412-painel-de-chaves-caseiro?highlight=painel+generico
porém,eu indicaria a placa stargate NG,por ser mais prática.

Obrigado pela dica amigo, mas resolvi tomar coragem e comecei a fazer o meu Painel com baixo custo. Depois, quando pegar experiência, compro a Stargate.

Seguem as fotos do projeto GEO Flight Switch Panel cool : (Moderador, desculpe se colocar fotos demais)

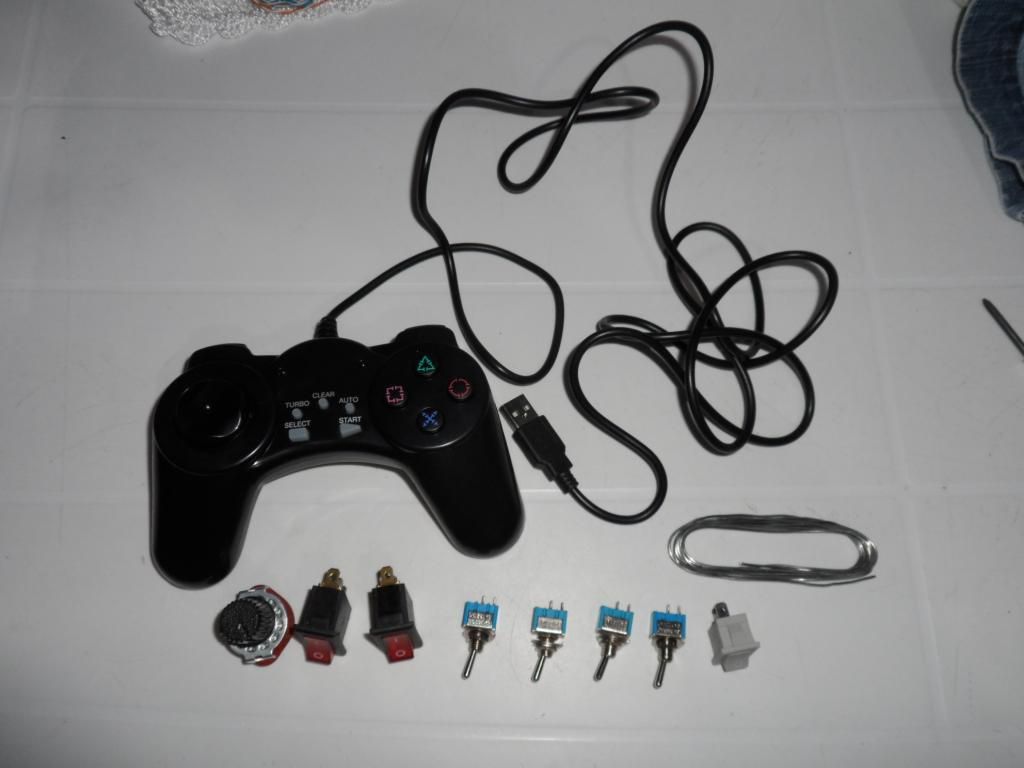

Estes foram os componentes que comprei para fazer o painel - Controle USB simples, Chave seletora rotativa de 3 posições (não achei a de 5), 4 chaves tipo alavanca, duas chaves para bateria e Alternador e uma chave master.
Switch Panel caseiro com placa de Controle USB SAM_0348_zpsf80abb8f

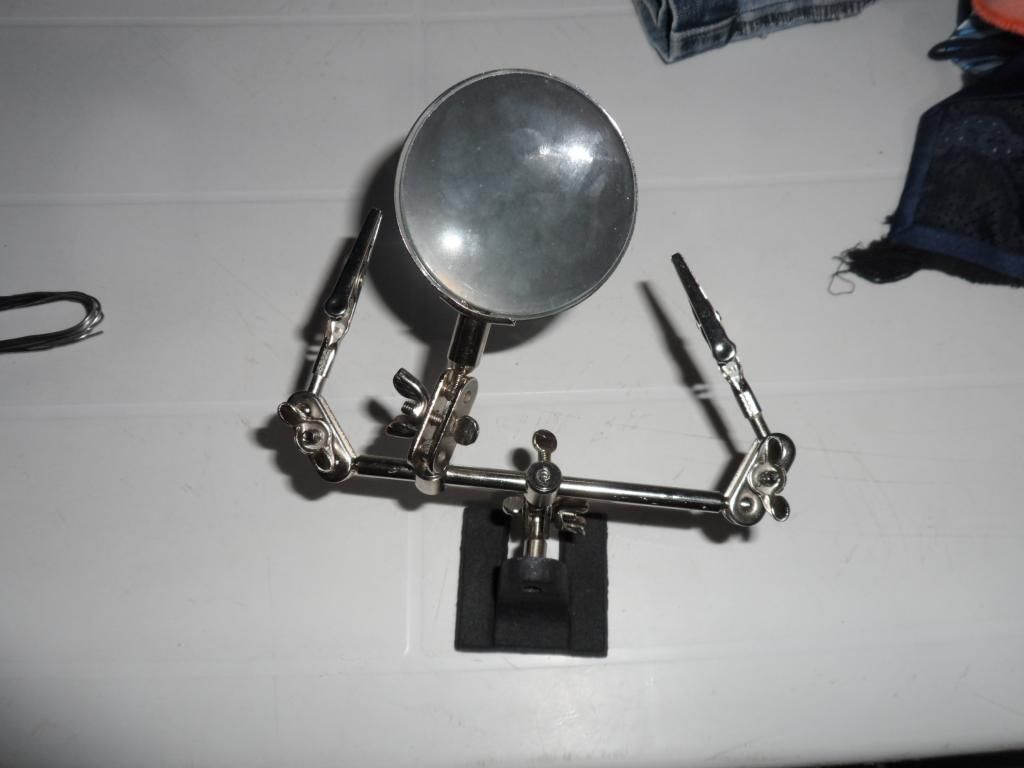

Gastei um pouco mais com este acessório, muito útil para solda:
Switch Panel caseiro com placa de Controle USB SAM_0350_zpsfe4138df

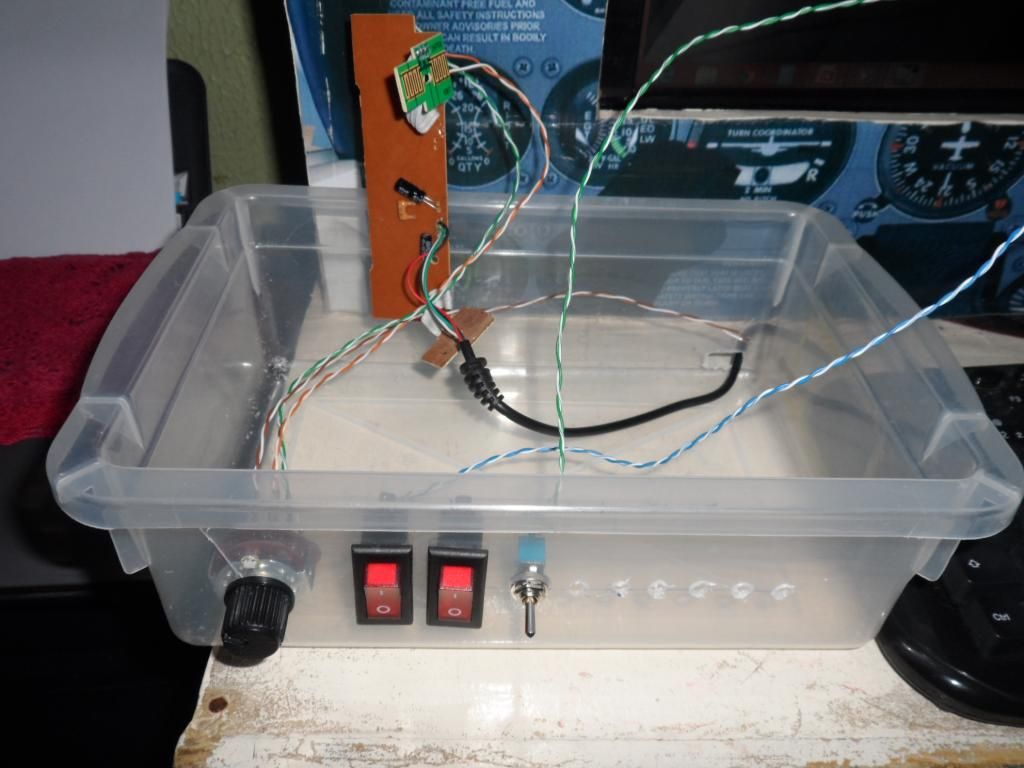

Pra testar, peguei um recipiente de plástico para fazer a montagem (quase apanho da mulher) lol fighting
Switch Panel caseiro com placa de Controle USB SAM_0349_zps9559449e

Desmontei o controle...
Switch Panel caseiro com placa de Controle USB SAM_0351_zpsc281594a

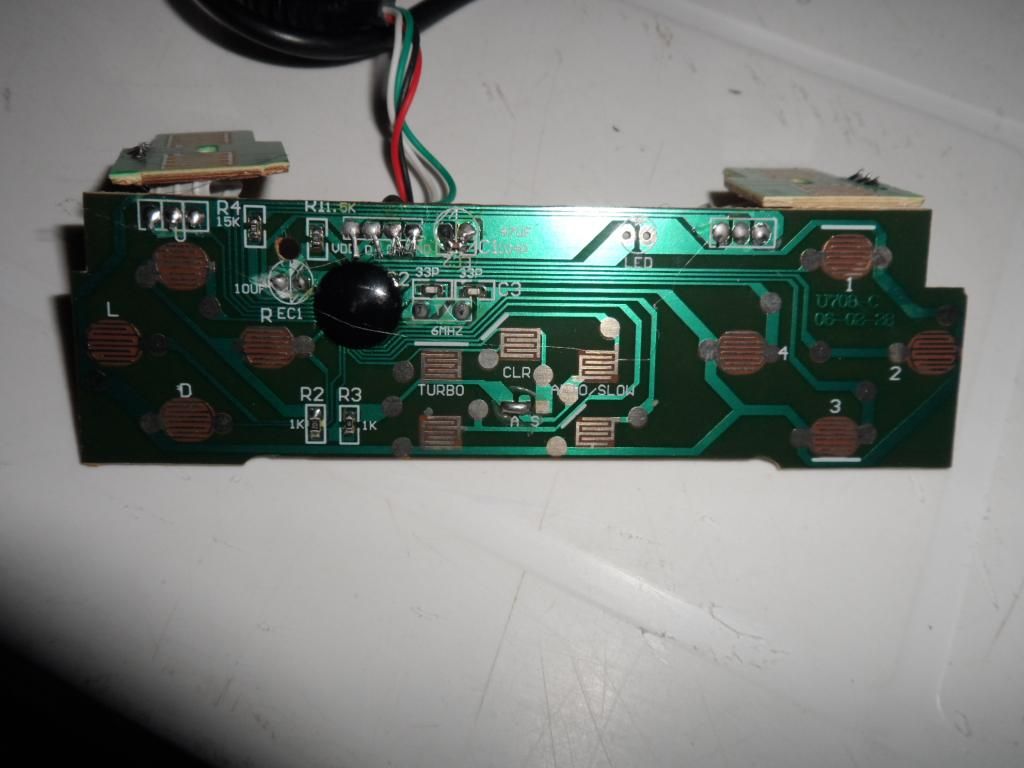

Para tirar a placa
Switch Panel caseiro com placa de Controle USB SAM_0354_zpsb09a9061

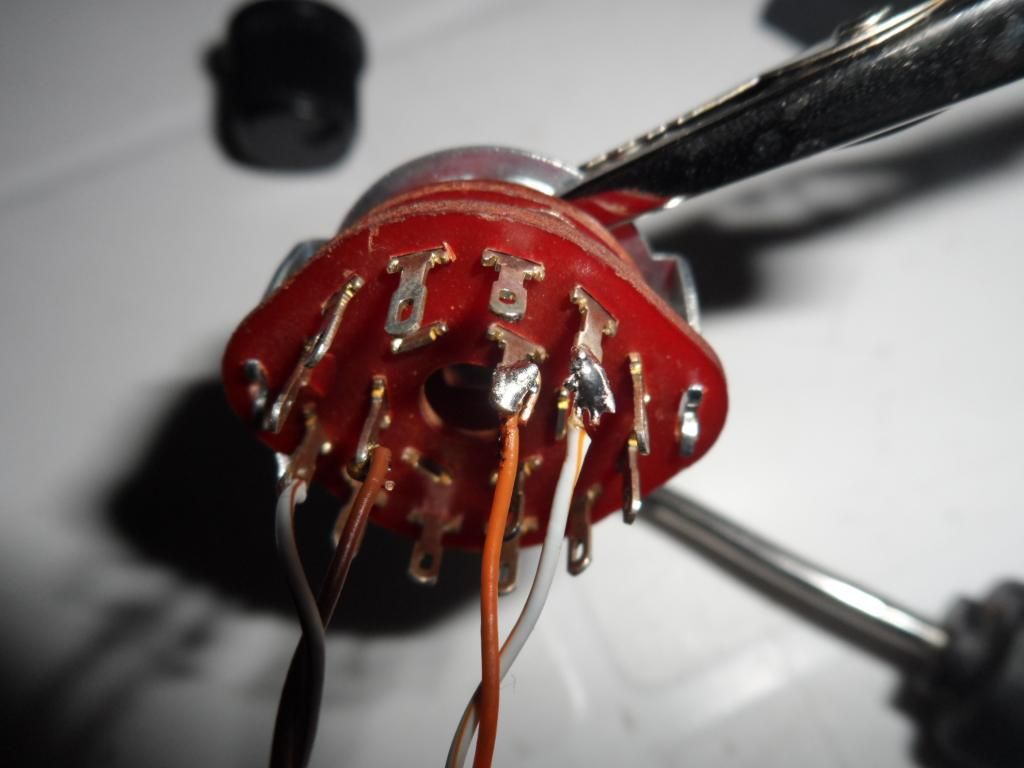

Soldando os componentes
Switch Panel caseiro com placa de Controle USB SAM_0355_zps25672332

Pronto para testar os primeiros comandos
Switch Panel caseiro com placa de Controle USB SAM_0357_zpsa5bc1673
Switch Panel caseiro com placa de Controle USB SAM_0356_zps36a25ae4

Em breve colocarei o link do vídeo com o primeiro teste.
